Инструкция по эксплуатации Yamaha XT600E (2003)
Страница 80
6-41
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

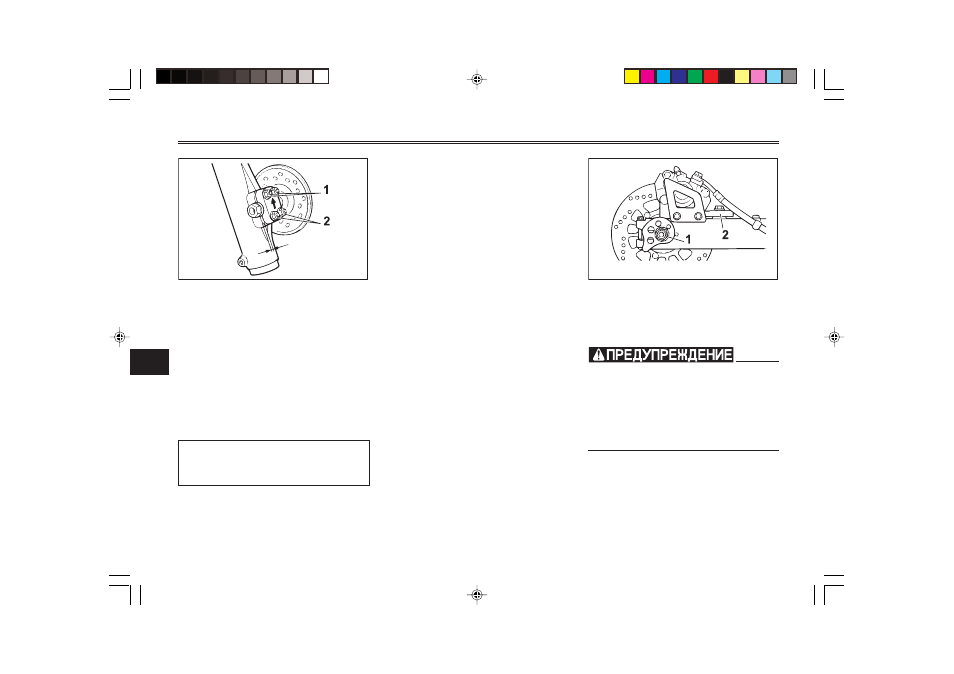

1. Верхняя гайка (2 шт.)
2. Нижняя гайка (2 шт.)
а. Зазор
6. Затяните гайки зажима оси с
требуемым моментом. Снача-
ла затяните верхние гайки, а
затем нижние. При затягива-
нии гаек в такой последова-
тельности в нижней части
зажима должен образоваться
зазор.
Момент затяжки :
Гайка зажима оси :
9 Нм (0,9 кгс.м)
7. После того, как будут затя-
нуты гайки зажима оси, нажав
на ручной тормоз, сильно на-
давите на рукоятки руля не-
сколько раз и убедитесь в
том, что передняя вилка сжи-
мается и выдвигается обрат-
но без заеданий.
8. Присоедините трос спидо-
метра.
1. Гайка оси
2. Болт кронштейна тормозной скобы
EAU04314
Заднее колесо
Как снять заднее колесо
EW000122
8
8
8
8
8
Рекомендуется поручить
техническое обслуживание
колеса дилеру фирмы Ямаха.
8
8
8
8
8
Надежно установите мото-
цикл так, чтобы исключить
опасность его падения.
1. Отверните гайку оси.
2. Ослабьте болт кронштейна
тормозной скобы.
