Инструкция по эксплуатации Yamaha XT600E (2003)
Страница 25
3-10
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

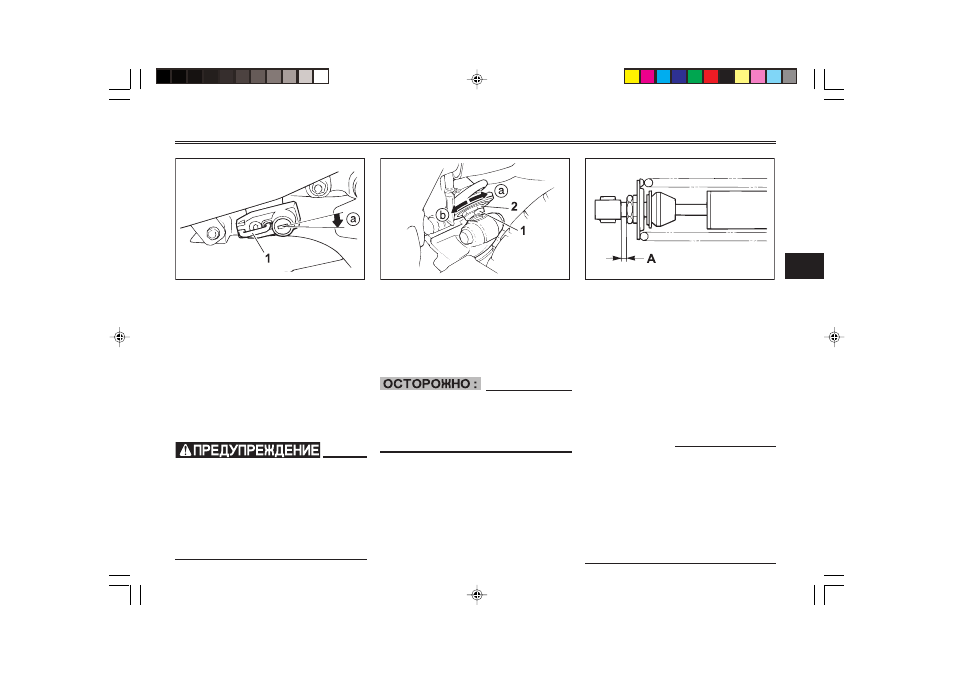

1. Держатель для шлема
a.. Отпирание
EAU00260
Держатель для шлема
Для того, чтобы открыть держа-
тель для шлема, вставьте ключ
в замок и поверните его, как по-
казано на рисунке.
Для того, чтобы запереть держа-
тель для шлема, установите его
в исходное положение и выньте
ключ.
EW000030
Никогда не ездите на мотоцик-
ле со шлемом, закрепленном на
держателе, поскольку шлем мо-
жет зацепиться за какое-нибудь
препятствие, что ведет к потере
управления, а возможно и к не-
счастному случаю.
1. Контргайка
2. Регулировочная гайка
EAU03591
Регулировка амортизатора
Этот амортизатор оборудован
гайкой регулировки предвари-
тельного натяга пружины.
EC000015
Ни в коем случае не поворачивай-
те регулировочный механизм за
пределы максимальной или ми-
нимальной установки.
Регулируйте предварительный
натяг пружины следующим обра-
зом :
1. Ослабьте контргайку.
2. Для того, чтобы увеличить
предварительный натяг пру-
жины и таким образом сде-
лать подвеску более жест-
кой, поворачивайте регулиро-
вочную гайку в направлении
a
. Для ослабления предвари-
тельного натяга пружины и
получения более мягкой под-
вески вращайте регулировоч-
ную гайку в направлении b.
ПРИМЕЧАНИЕ :
Величина предварительного на-
тяга пружины определяется рас-
стоянием “А”, показанным на ри-
сунке. Чем меньше расстояние
“А”, тем меньше предваритель-
ный натяг пружины и чем боль-
ше расстояние “А”, тем больше
натяг.
