ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
его уменьшения вращайте
штуцер в направлении b.

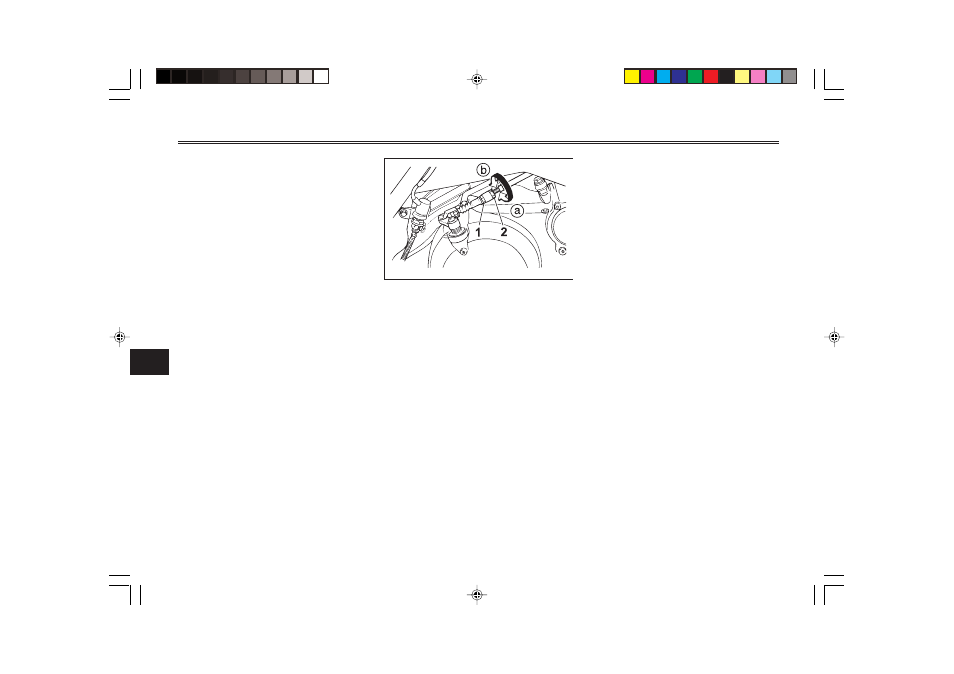

1. Контргайка (на картере)
2. Регулировочная гайка
3. Если требуемая величина
свободного хода рычага сце-
пления была достигнута, за-
тяните контргайку и пропус-
тите остальные операции.
Если нет, то поступайте сле-
дующим образом:
4. Полностью заверните регу-
лировочный штуцер рычага
сцепления в направлении a
для того, чтобы освободить
трос сцепления.
5. Ослабьте контргайку на кар-
тере двигателя.
6. Для того, чтобы увеличить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
a
.
Для того, чтобы уменьшить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
b
.
7. Затяните контргайки на ры-
чаге сцепления и на картере
двигателя.
