Инструкция по эксплуатации Yamaha XT600E (2003)
Страница 74
6-35
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

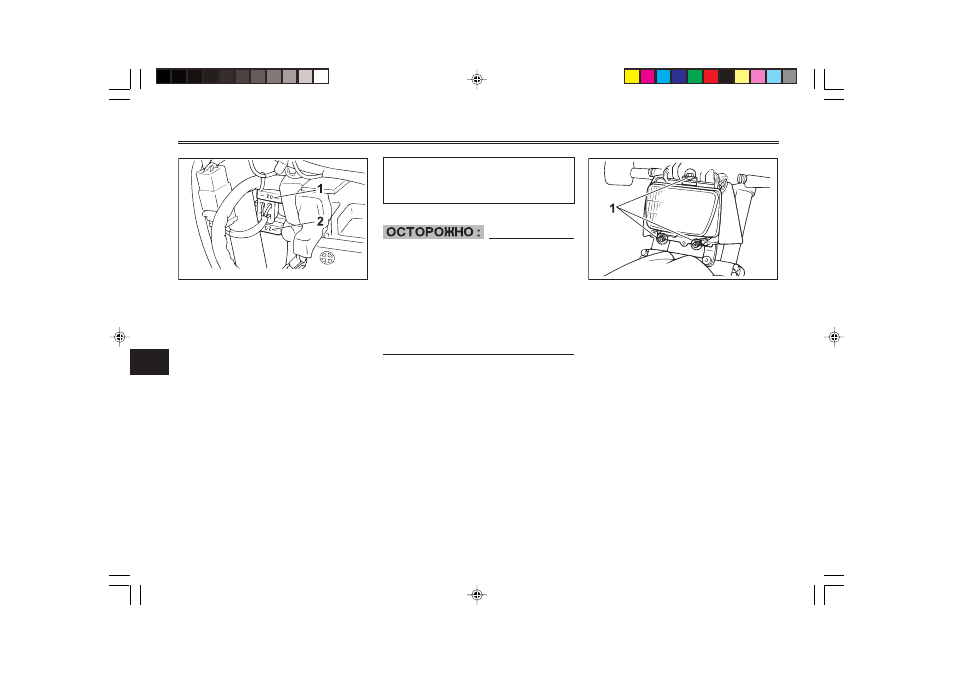

1. Предохранитель
2. Запасной предохранитель
EAU01307
Замена плавкого предохраните-
ля
Держатель предохранителя на-
ходится за панелью “А” (Описа-
ние операций снятия и установ-
ки панели приведены на стр. 6-
7.) Если предохранитель перего-
рел, замените его следующим
образом :
1. Установите ключ в положе-
ние “OFF” (“ВЫКЛЮЧЕНО”) и
отключите все электриче-
ские цепи.
2. Выньте перегоревший плав-
кий предохранитель и уста-
новите новый предохрани-
тель с указанным номиналь-
ным током срабатывания.
Устанавливаемый предохра-
нитель:
20 A
EC000103
Не используйте предохранители
с более высоким, чем рекомен-
довано, номинальным током
срабатывания во избежание
больших повреждений внутрен-
них электрических компонентов
и возможного возникновения по-
жара.
3. Установите ключ в положе-
ние “ON” (“ВКЛЮЧЕНО”),
включите электрические
цепи и убедитесь в исправно-
сти электрооборудования.
4. Если предохранитель опять
сразу же перегорает, поручи-
те дилеру фирмы “Ямаха” про-
верить электрическую сис-
тему мотоцикла.
1. Болт (3 шт.)
EAU01146
Замена лампы фары
В фаре этого мотоцикла исполь-
зуется кварцевая лампа. Если
лампа фары перегорела, замени-
те ее следующим образом :
1. Снимите кожух “А” (Описание
операций снятия и установки
кожуха приведены на стр. 6-
7.)
2. Снимите блок фары, отвернув
болты.
