Инструкция по эксплуатации Yamaha XT600E (2003)
Страница 17
3-2
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

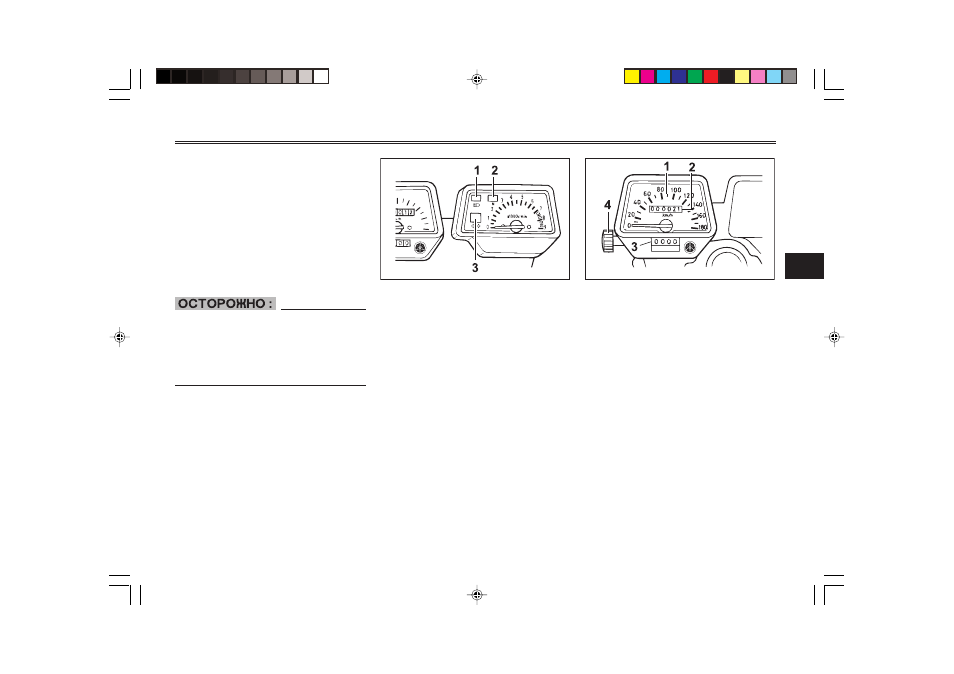

1. Сигнальная лампа дальнего света “&“
2. Сигнальная лампа нейтрали “N”
3. Сигнальная лампа указателя поворотов “4
6
“
EAU00056
Сигнальные лампы
EAU00063
Сигнальная лампа дальнего све-
та “&
&
&
&
&
“
EAU00061
Сигнальная лампа нейтрали “N”
Когда коробка передач находит-
ся в нейтрали, эта сигнальная
лампа горит.
Эта лампа горит, когда в фаре
включена лампа дальнего света.
EAU00057
Сигнальная лампа указателя
поворотов “4
4
4
4
4
6
6
6
6
6
“
При переводе переключателя
указателя поворотов вправо или
влево эта сигнальная лампа на-
чинает мигать.
EAU01590
.
.
.
.
.
(Стоянка)(модель XJ600S)
Руль заперт, задний габаритный
фонарь и дополнительный фо-
нарь включены, но все осталь-
ные электрические системы вы-
ключены. Ключ можно вынуть.
Руль должен быть заперт перед
тем, как ключ можно будет ус-
тановить в положение “.“.
ECA00043
Не используйте положение “СТО-
ЯНКА” в течение длительного
времени, т. к. это может вызвать
разрядку аккумуляторной бата-
реи.
1. Ручка сброса счетчика дальности поездки
2. Спидометр
3. Одометр
4. Счетчик дальности поездки
EAU00095
Спидометр
В узел спидометра входят соб-
ственно спидометр, одометр и
счетчик дальности поездки.
Спидометр показывает скорость
движения. Одометр показывает
общий пробег мотоцикла. Счет-
чик дальности поездки показы-
вает пройденное расстояние с
момента сброса счетчика на
нуль при помощи ручки сброса.
Счетчик дальности данной по-
ездки можно использовать для
оценки расстояния, которое
можно проехать с полным баком
топлива. Эта информация позво-
ляет планировать будущие оста-
новки для заправки.
