Инструкция по эксплуатации Yamaha XT600E (2003)
Страница 51
6-12
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
ПРИМЕЧАНИЕ :
Крышка фильтрующего элемента
крепится двумя болтами и слив-
ной пробкой. Сначала выверните
сливную пробку для того, чтобы
опорожнить полость фильтрую-
щего элемента.

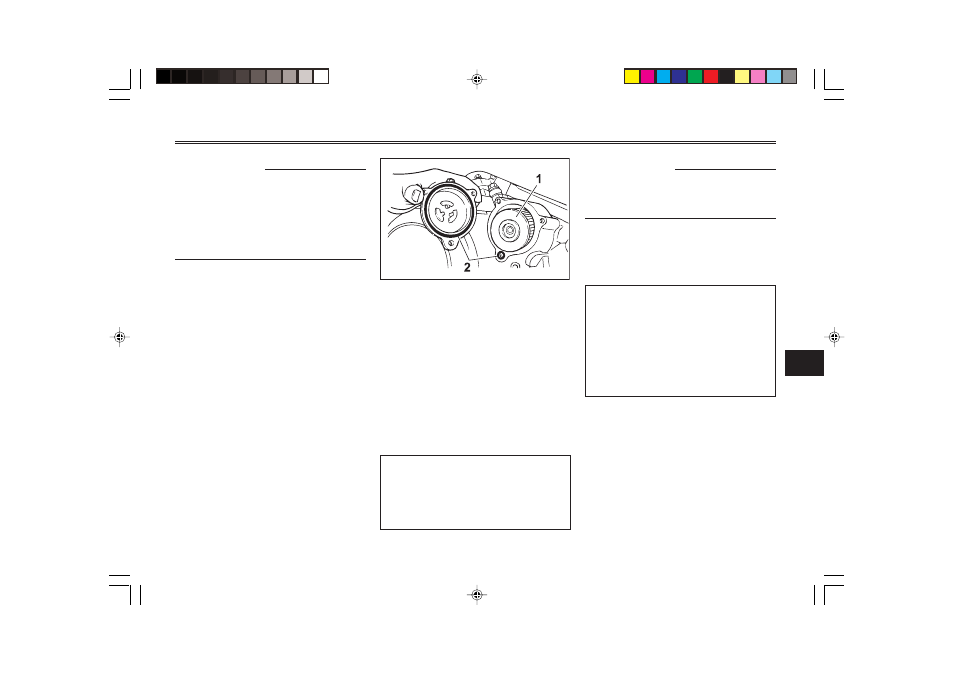

1. Фильтрующий элемент масляного фильтра
2. Уплотнительное кольцо (2 шт.)
6. Выньте и замените фильтрую-
щий элемент масляного
фильтра.
7. Проверьте, не повреждены ли
уплотнительные кольца, и за-
мените их, если необходимо.
8. Установите крышку фильт-
рующего элемента, завернув
болты, а затем затяните их с
требуемым моментом.
Момент затяжки :
Болт крышки фильтрующе-
го элемента масляного
фильтра :
10 Нм (1,0 кгс.м)
ПРИМЕЧАНИЕ :
Следите за тем, чтобы уплотни-
тельное кольцо было правильно
установлено.
9. Установите сливные пробки
двигателя на место и затяни-
те их с требуемым моментом.
Моменты затяжки :
Пробка сливного отвер-
стия двигателя (картера)
30 Нм (3,0 кгс.м)
Пробка сливного отвер-
стия двигателя (масляно-
го бачка)
18 Нм (1,8 кгс.м)
10. Залейте необходимое коли-
чество рекомендованного
моторного масла, после чего
установите и затяните крыш-
ку наливной масляной горло-
вины и установите кожух
крышки наливной горловины.
