177 Изменение конфигурации интерфейсной платы аппликатора
Изменение положения перемычек для изолированного режима
15.11.2012 P1051584-152

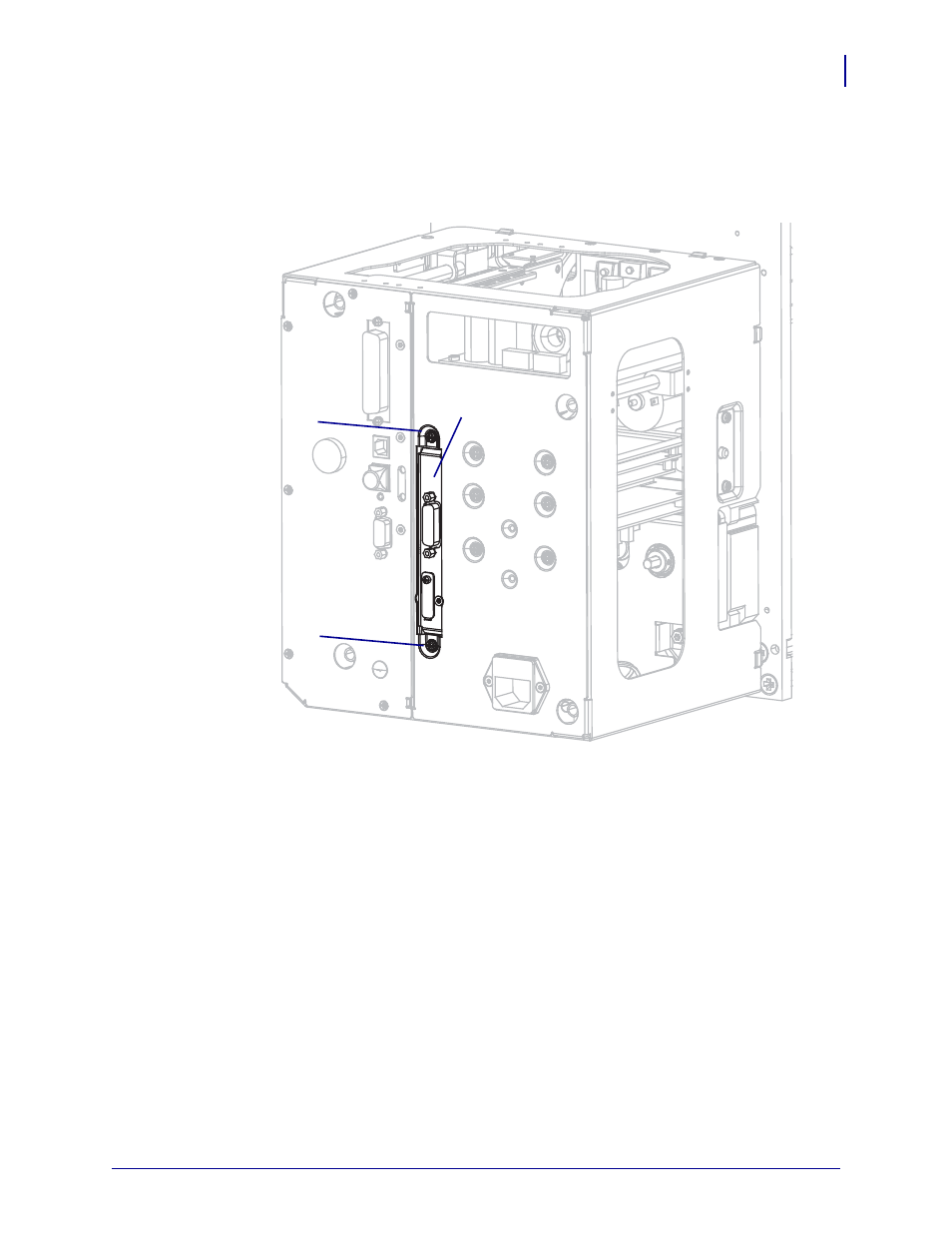

17. Выровняйте монтажные отверстия интерфейсной платы аппликатора с отверстиями
задней панели принтера.
18. Завинтите два крепежных винта ( 1 ), чтобы закрепить интерфейсную плату
аппликатора ( 2 ) на задней панели принтера.
Закройте отсек электроники
19. Убедитесь, что все провода проложены правильно и не создают каких-либо
препятствий, а затем осторожно закройте отсек электроники.
20. Задвиньте крышку отсека электроники на принтер.
21. Завинтите четыре крепежных винта для крышки отсека электроники.
2
1
1
