175
Изменение конфигурации интерфейсной платы аппликатора
Изменение положения перемычек для изолированного режима
15.11.2012
P1051584-152
c.
Подключите 6-контактный разъем кабеля питания к разъему J3 на интерфейсной
плате аппликатора.
d.

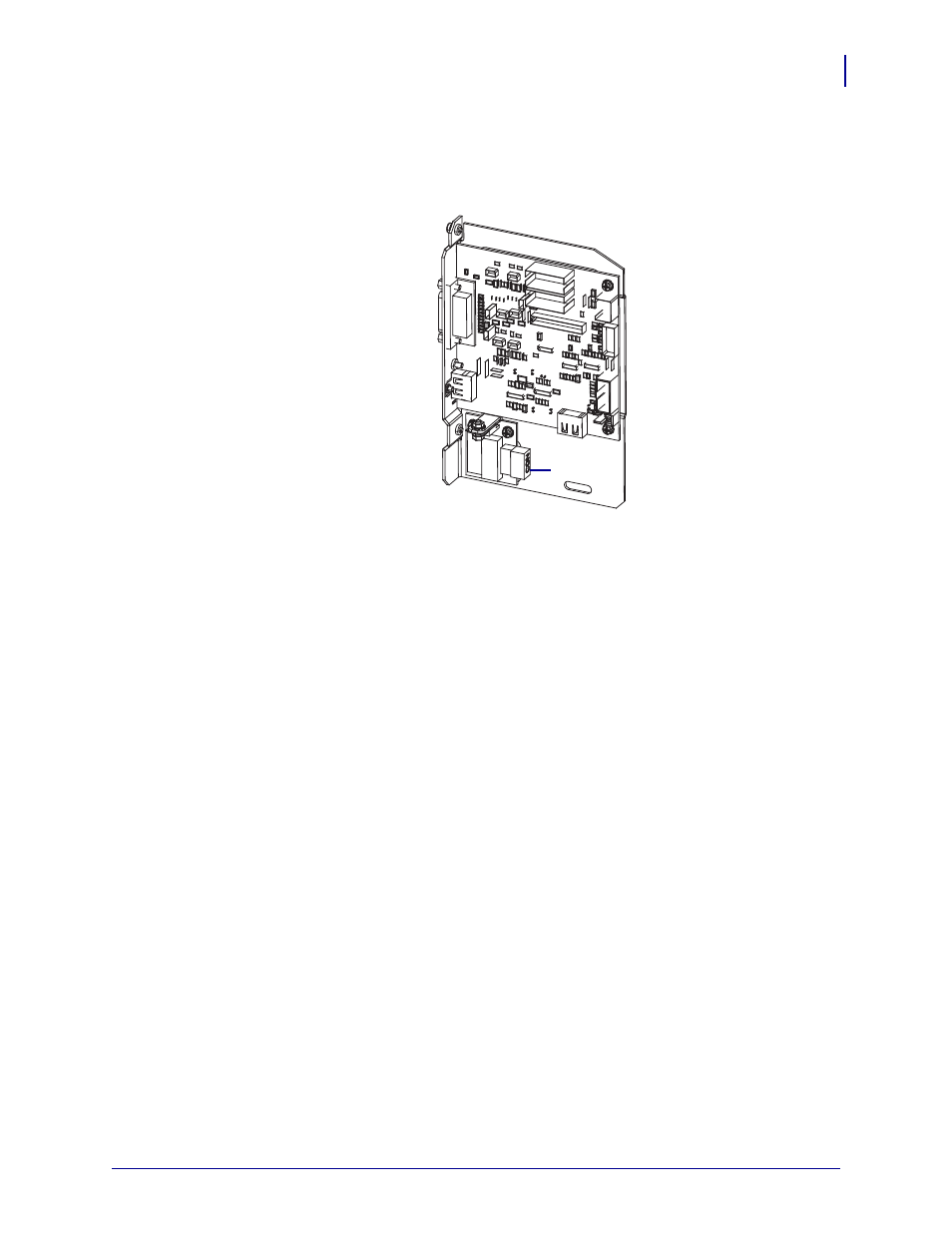

Подключите 4-контактный разъем кабеля питания (с контактами,
расположенными в линию) к разъему J1 (
1
) на плате регулятора напряжения.
e.
Подключите датчик открытой дверцы к разъему J9 на интерфейсной плате
аппликатора.
1
