Изменение конфигурации интерфейсной платы аппликатора
Изменение положения перемычек для изолированного режима

172

P1051584-152

15.11.2012

11.

Отсоедините остальные разъемы, расположенные на интерфейсной плате
аппликатора и присоединенной плате регулятора напряжения.

12.

Извлеките интерфейсную плату аппликатора из принтера.

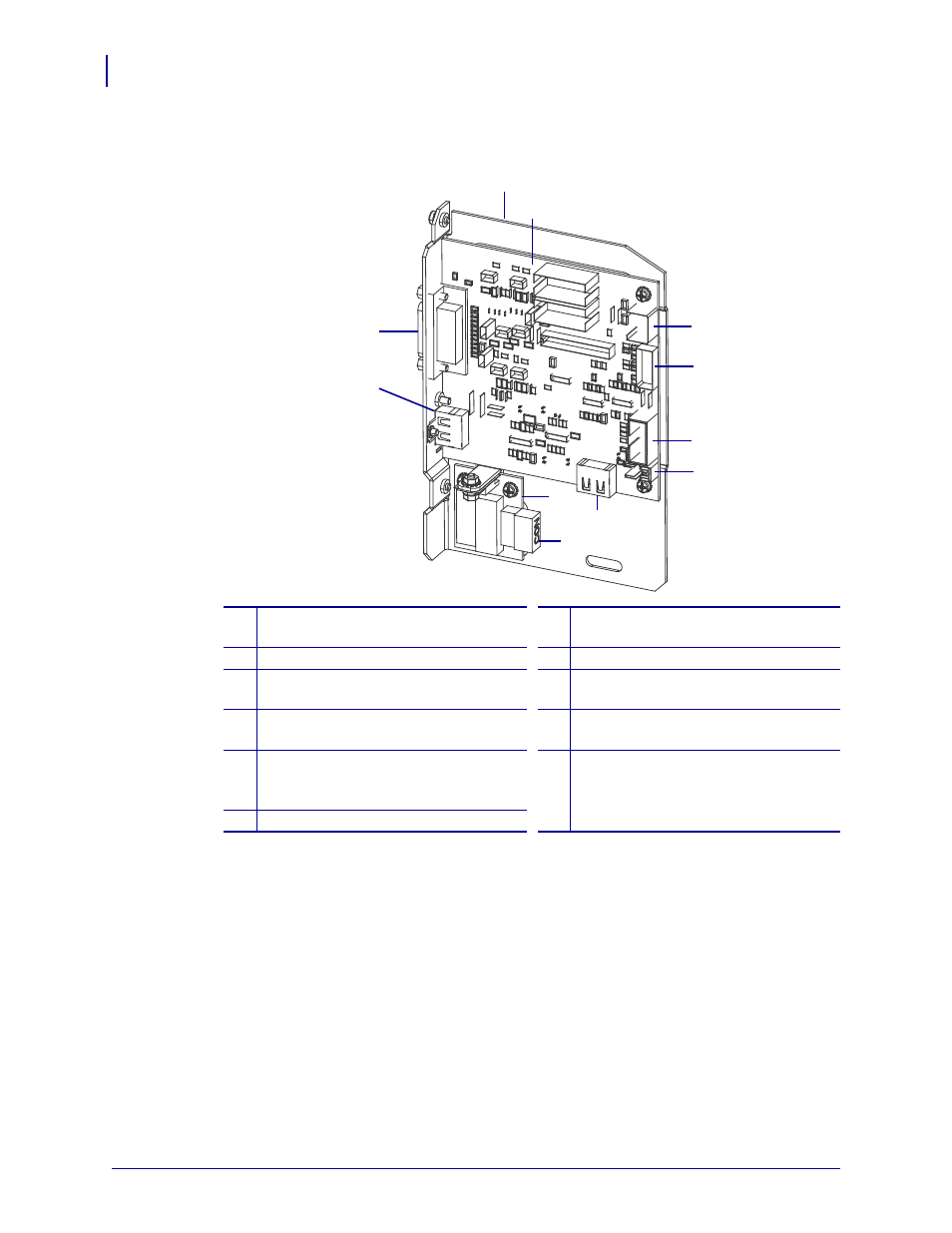

1

Монтажная пластина интерфейсной
платы аппликатора

7

J7: Внутренний HDMI-разъем для
панели управления

2

Интерфейсная плата аппликатора

8

Плата регулятора напряжения

3

J3: Кабель питания интерфейса
аппликатора

9

J1 (на плате регулятора
напряжения): Кабель питания

4

J1: Кабель блокировки обмена
данными SP

10

J2: Внешний HDMI-разъем для
вынесенной панели управления

5

J8: Кабель (ленточный) расширения
SPI для панели управления (для
ленты)

11

J6: Кабель интерфейса аппликатора

6

J9: Кабель датчика открытой дверцы

2

1

10

3

4

5

6

7

9

8

11
