Изменение конфигурации интерфейсной платы аппликатора
Изменение положения перемычек для изолированного режима
176
P1051584-152
15.11.2012

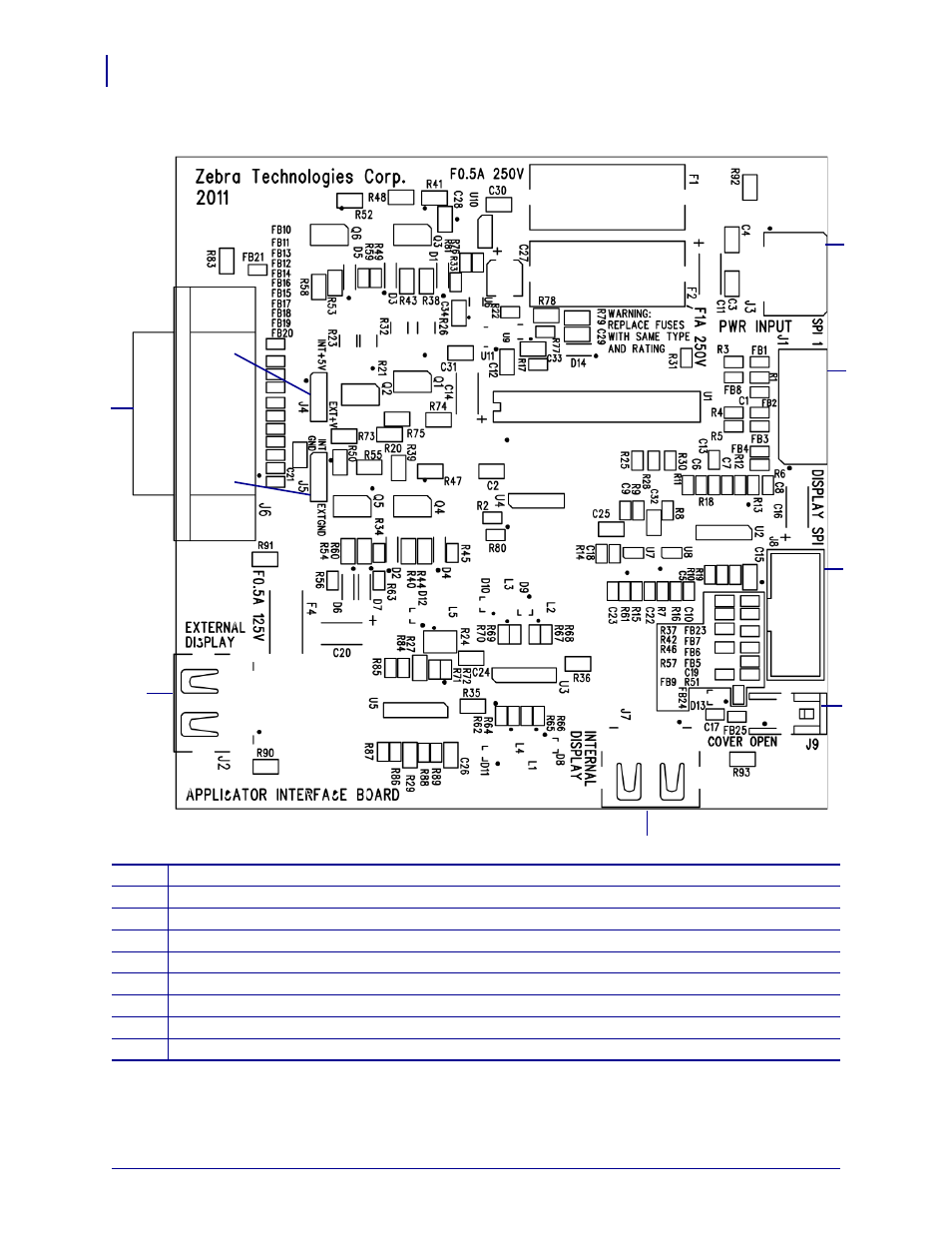

Рис. 20 • Подключение интерфейсной платы аппликатора
1
2
3
4
5
7
8
9
6
1
J3: Кабель питания интерфейса аппликатора
2
J1: Кабель блокировки обмена данными SP
3
J8: Кабель (ленточный) расширения SPI для панели управления (для ленты)
4
J9: Кабель датчика открытой дверцы
5
J7: Внутренний HDMI-разъем для панели управления
6
J2: Внешний HDMI-разъем для вынесенной панели управления
7
J5: Перемычка
8
J6: Кабель интерфейса аппликатора
9
J4: Перемычка
