9. Клапан газового бака
(Би-топливн. LPG) ..................................... 10
10. – ................................................................... –
11. Катушки зажигания (бензин),
катушки реле ............................................ 20
12. – ................................................................... –
13. Стеклоочистители лобового стекла ........ 25
14. ABS ............................................................ 30
15. – ................................................................... –
16. – ................................................................... –
17. Ближний свет (левая сторона) ............... 20
18. Габаритные огни, передние .................... 15
19. ABS ............................................................ 30
20. Ближний свет (правая сторона) ................ 20
21. Бензиновый насос ...................................... 15
22. Стартер ....................................................... 35
Номер Ампер
1. Стояночный отопитель (опция) ................... 25
2. Дополнительный свет (опция) .................... 20
3. Дроссель (5-цил. без турбо/Би-топливн.) ... 10
4. Лямбда-зонд (бензин), блок управления
двигателем (ЕСМ) (дизель),
клапан высокого давления (дизель) ...... 20
5. Обогреватель вентиляции картера,
магнитные клапаны, распределитель
топлива (Би-топливн.) .............................. 10
6. Расходомер воздуха, блок управления дви-
гателем, инжекторные клапаны (бензин) ... 15
расходомер воздуха (дизель) ...................... 10
7. – .................................................................. –
8. Датчик педали газа (APM), компрессор
кондиционера, электронный блок
вентилятора ................................................ 10
23. Блок управления двигателем (ЕСМ),
питание, катушка реле
двигателя (ECR) .......................................... 10
24. – ................................................................... –
Реле/Предохранители в двигательном отсеке
Предохранители
в двигательном отсеке
В блоке предохранителей в двигательном отсеке
имеется место для 24 предохранителей.
Обязательно убедитесь, что устанавливаемый
вместо перегоревшего новый предохранитель
имеет такой же цвет и рассчитан на такую же
силу тока. Здесь находятся также несколько
запасных предохранителей.
Щипцы для
предохранителей

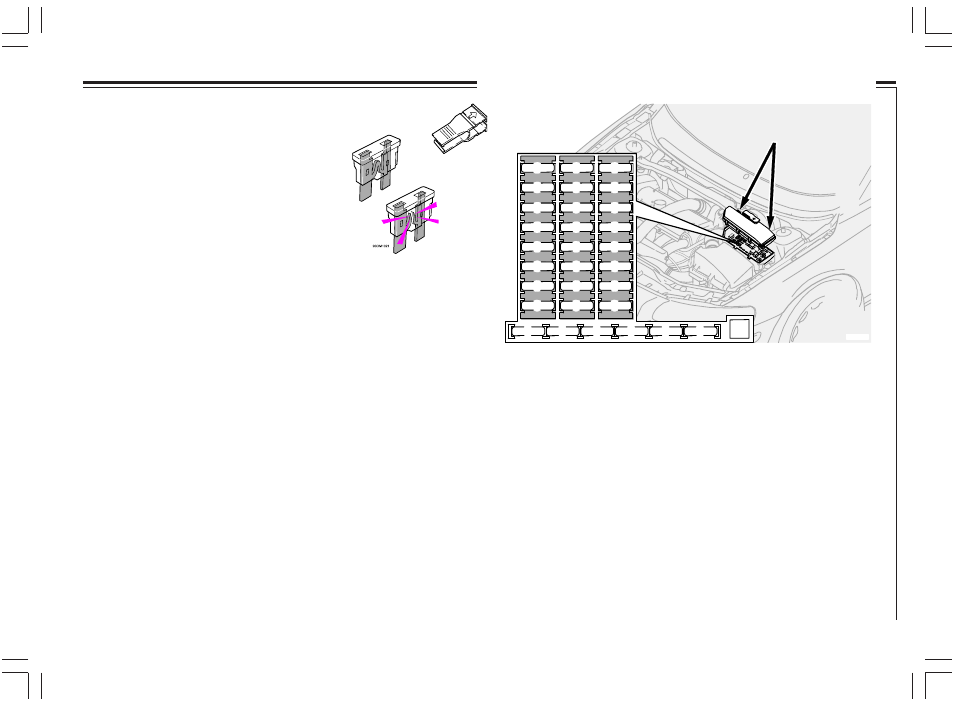

А. Вдавите пластмассовые фиксаторы на задней стороне коробки и
потяните крышку вверх.
Перегоревший
предохранитель
Целый
предохранитель
