103
Правильная форма пятна
при правостороннем или
левостороннем движении
Для того чтобы не ослеплять водителей
встречных транспортных средств, световое пятно
фар можно изменить маскировкой фар. При
этом световое пятно несколько ослабнет.
Маскировка фар
Перенесите шаблоны, зеркально отразив их для
правостороннего управления, на самоклеящийся
водостойкий материал, например, прозрачную
ленту или т.п. Маскировку разместите исходя из
прямоугольника на стекле фары. Базовые
размеры (Х, Y) служат для расчета расстояния от
прямоугольника до угла маскировки. После
установки проверьте соответствие размеров
шаблонов исходным, так как они должны
покрывать достаточную площадь светового пятна.

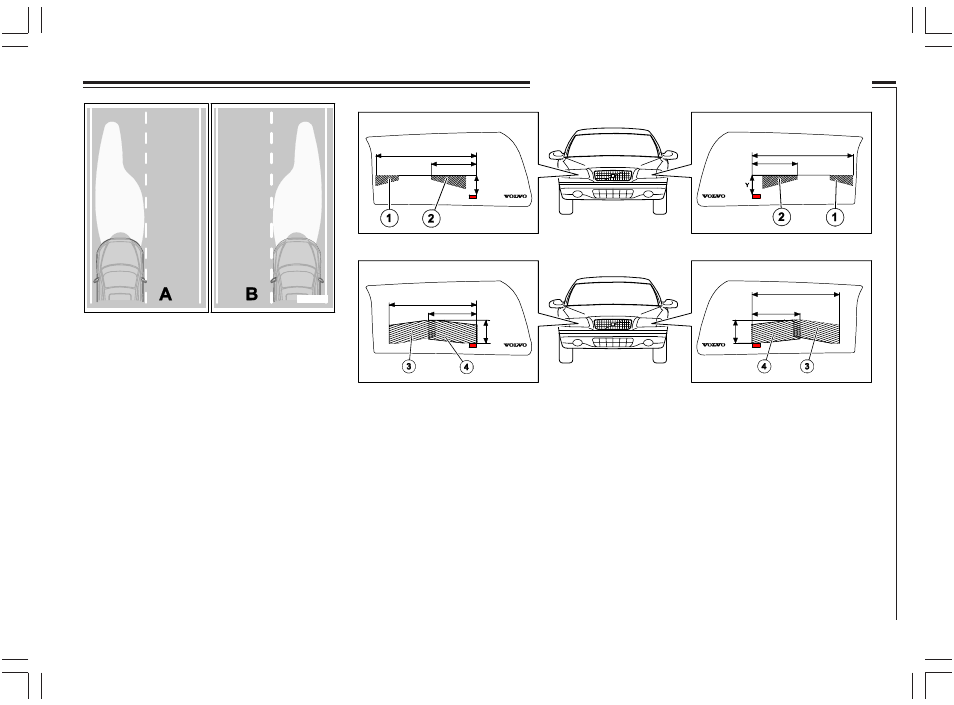

А. Форма светового пятна для левостороннего
движения В. Для правостороннего движения
Размещение маскировки на фарах. Верхний рисунок относится к галогенным фарам,
а нижний - к Би-ксеноновым фарам.
3501716j
3501842m
X
X
Y
X
X
X
X
Y Y
X
X
3501841m
Регулировка направления света фар
Исходные размеры для Би-ксеноновых фар:
Шаблон 3. (1) = 93 мм, (2) = 37 мм
Исходные размеры прямоугольника на стекле
фар: (3)= 84 мм, (4)= 47 мм.
Шаблон 4. (5) = 101 мм, (6) = 37 мм
Исходные размеры прямоугольника на стекле
фар: (7)= 2 мм, (8)= 2 мм.
Исходные размеры для галогенных фар:
Шаблон 1. (1) = 21 мм, (2) = 46 мм
Исходные размеры прямоугольника на стекле
фар: (3)= 158 мм, (4)= 39 мм.
Шаблон 2. (5) = 70 мм, (6) = 27 мм
Исходные размеры прямоугольника на стекле
фар: (7)= 22 мм, (8)= 39 мм.
