Глава 4: Работа с картой
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (495)
788-05-08
4-29

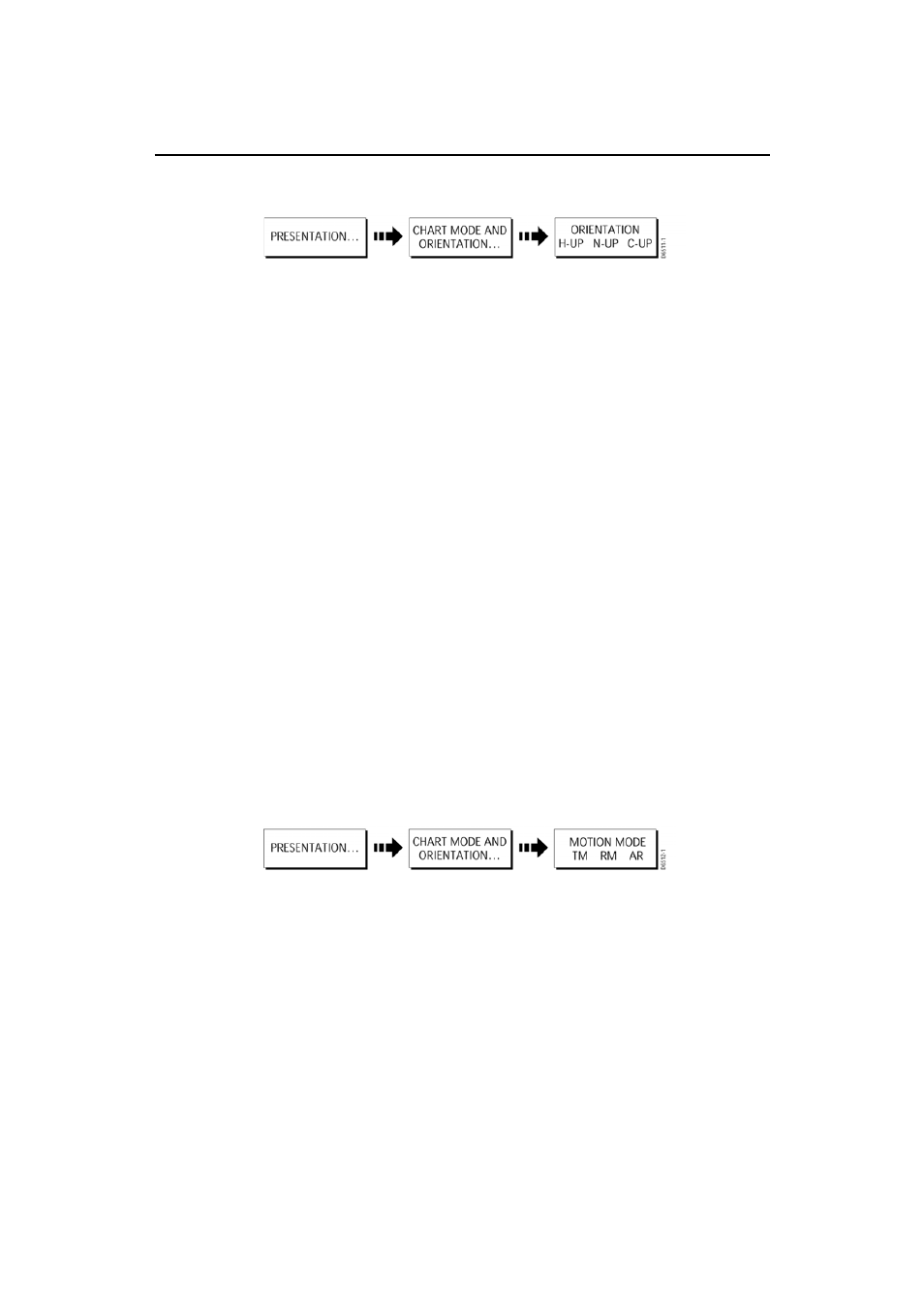

Как устанавливать ориентацию карты?
Ориентация карты – это зависимость между картой и направлением
движения. Она используется с режимом движения (см. стр. 29) и кон-
тролирует зависимость судна и карты друг от друга, а также их отобра-
жение на экране. Существует три типа режимов ориентации:
«Направление движения вверх» (H-up)
В этом режиме текущий курс судна на карте направлен строго вверх.
С изменением курса карта будет вращаться.
Примечание: Во избежание постоянного вращения карты то в одну,
то в другую сторону из-за рысканья судна, карта не обновляется до
тех пор, пока курс не изменится, как минимум, на 10 градусов от
последней отображаемой ориентации.
«Север вверх» (N-up)
В этом режиме истинный север карты направлен строго вверх. Этот ре-
жим устанавливается по умолчанию.
«Курс вверх» (C-up)
В этом режиме изображение карты стабилизируется, текущий курс на-
правлен строго вверх. По мере изменения направления движения суд-
на соответственно перемещается символ судна. При выборе нового
курса изображение обновляется и отображает новый курс строго
вверх.
Как устанавливать режим движения?
Режим движения (MOTION MODE) контролирует зависимость между
картой и судном. Существует три режима движения: истинное движе-
ние, относительное движение и автоматическое масштабирование. При
панорамировании карты режим движения временно отключается. В
этом случае в строке состояния он заключается в круглые скобки, та-
ким образом, вы можете просматривать другую область карты во вре-
мя плавания. Чтобы возвратить режим движения в исходное положе-
ние и вернуть на экран судно, нажмите FIND SHIP (найти судно). Руч-
ное переключение на автоматическое масштабирование также отклю-
Режим и ориентация
карты
Вид
