6.3 Что отображается в окне рыбопоискового
эхолота?
В первый раз в приложении рыбопоискового эхолота появляется про-
кручивающаяся схема дна. Это графическое представление эхо-сигна-
лов, улавливаемых цифровым модулем эхолота. Через определенное
время изображение начинает прокручиваться справа налево, сохраняя

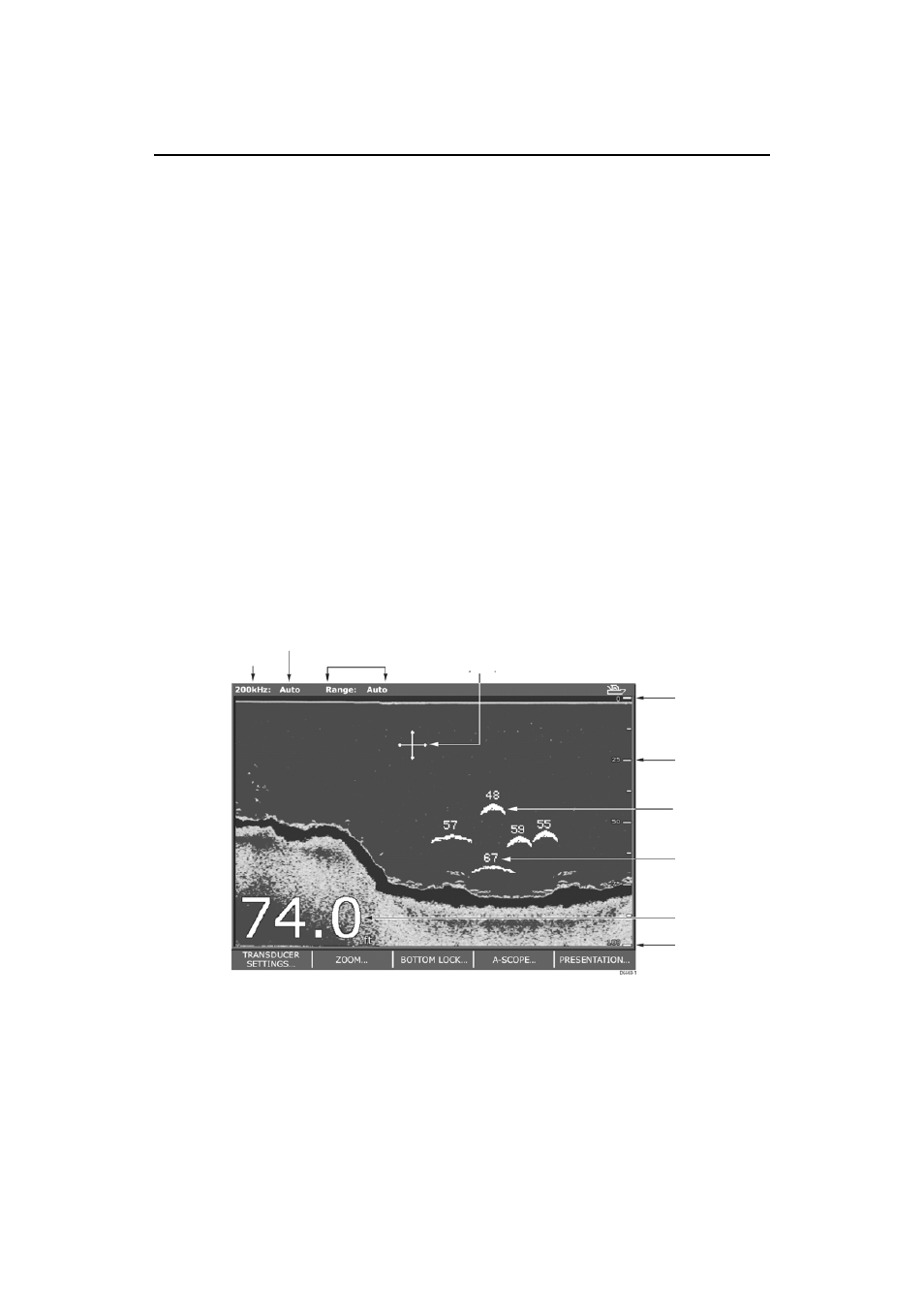

запись предыдущих эхо-сигналов. Типичное изображение рыбопоиско-
вого эхолота показано на следующем рисунке.
Изображения в правой части дисплея – самые последние эхо-сигналы.
Одни из них обозначают рыбу, другие – дно. Они также могут обозна-
чать структуру дна, например, рифы или обломки судна.
Изображения цели на рыбопоисковом эхолоте указывают на рыбу; на
экране также может отображаться глубина цели. Вы можете установить
сигнал, предупреждающий о рыбе (Fish Alarm), который будет вклю-
чаться системой при обнаружении рыбы, параметры предупреждаю-
щего сигнала передаются средству определения глубины цели.
На экране отображаются верхний и нижний пределы диапазона даль-
ности, по экрану также могут проходить изобаты.
На экране рыбопоискового эхолота отображается строка состояния, ко-
торая содержит частоту датчика и настройки усиления.
Вы можете выбирать само изображение и способ отображения изобра-
жения на экране рыбопоискового эхолота. Например, вы можете уста-
навливать скорость прокрутки изображения схемы и выбирать даль-
ность для настройки отображаемой глубины. Вы также можете настраи-
вать рабочие характеристики цифрового модуля эхолота и датчика со-
гласно локальным условиям.
Дальность
Частота
Режим
частоты
Режим
дальности
Курсор, управляемый
джойстиком
Водная
поверхность
Маркеры
глубины
цели
Глубина
изображения
цели
Глубина
дна
Настройки
датчика
Увеличение
Фиксация
дна
Отображение
дна в реальном
времени
Вид
