Справочное руководство C-Series
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (495)
788-05-08
6-18

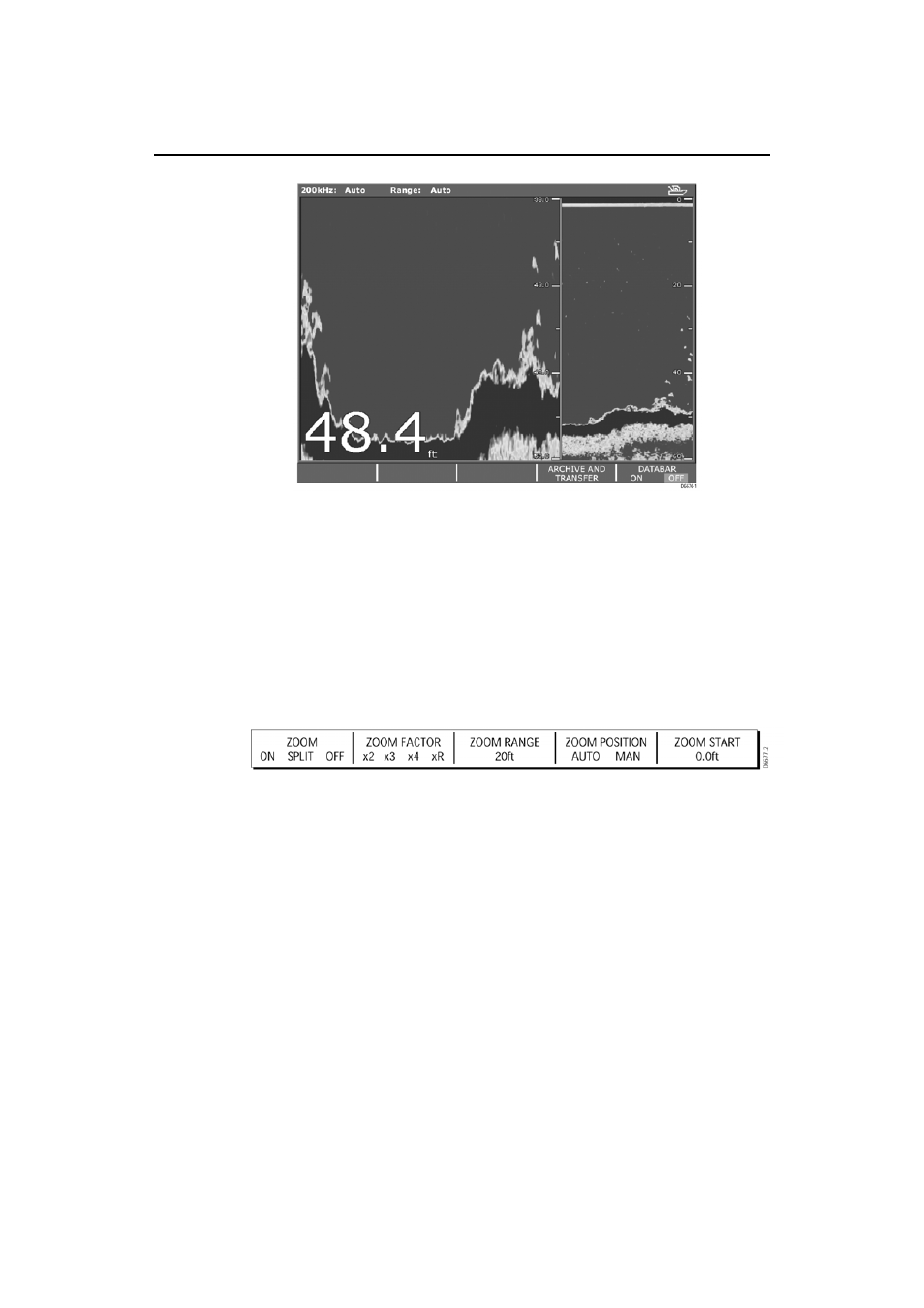

Если изображение поделено, глубина отображается в увеличенном
окне и определяется вертикальной линейкой, которая меняет высоту в
зависимости от выбранного коэффициента увеличения. Глубина верх-
ней и нижней границ окна диапазона увеличения отображается в верх-
нем и нижнем правых углах увеличенного окна.
При выборе Zoom отображаемый ранее режим Bottom Lock èëè A-
Scope автоматически отключаются.
Чтобы включить или выключить изображение Zoom:
1 Нажмите многофункциональную кнопку ZOOM (увеличение). По-
явятся многофункциональные кнопки Zoom.
2 Нажмите многофункциональную кнопку ZOOM ON (âêë.) SPLIT (по-
делить) OFF (выкл.), чтобы включить функцию (во все окно), поде-
лить (поделить окно) или выключить.
Если вы выберете ON, вместо прокручивающегося изображения
дна появится изображение Zoom.
Если вы выберете SPLIT, активное окно поделится по вертикали на
две части, в левой части появится изображение Zoom, в правой ос-
танется прокручивающееся изображение дна.
3 Вы можете выбрать уровень увеличения или вручную настроить ди-
апазон увеличения.
Нажимайте многофункциональную кнопку ZOOM FACTOR (коэффи-
циент увеличения) 2 3 4 R до тех пор, пока не достигнете необходи-
мого уровня увеличения, или выберете ручную настройку диапазо-
на (R). Чем больше коэффициент увеличения, тем меньше обозре-
ваемая площадь и тем меньше окно диапазона увеличения.
4 Если вы выберете ручную настройку диапазона (R), нажмите ZOOM
RANGE (диапазон увеличения) и затем при помощи вращающегося
регулятора установите диапазон.
