Глава 5: Радар
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (495)
788-05-08
5-7
5.4 Что можно увидеть на радиолокационном
изображении?
Полная функциональность радара достигается при наличии данных о
курсе и местоположении. Необходим также быстрый датчик курса для
эксплуатации мини-системы радиолокационной прокладки и наложения
радиолокационного изображения на карту.

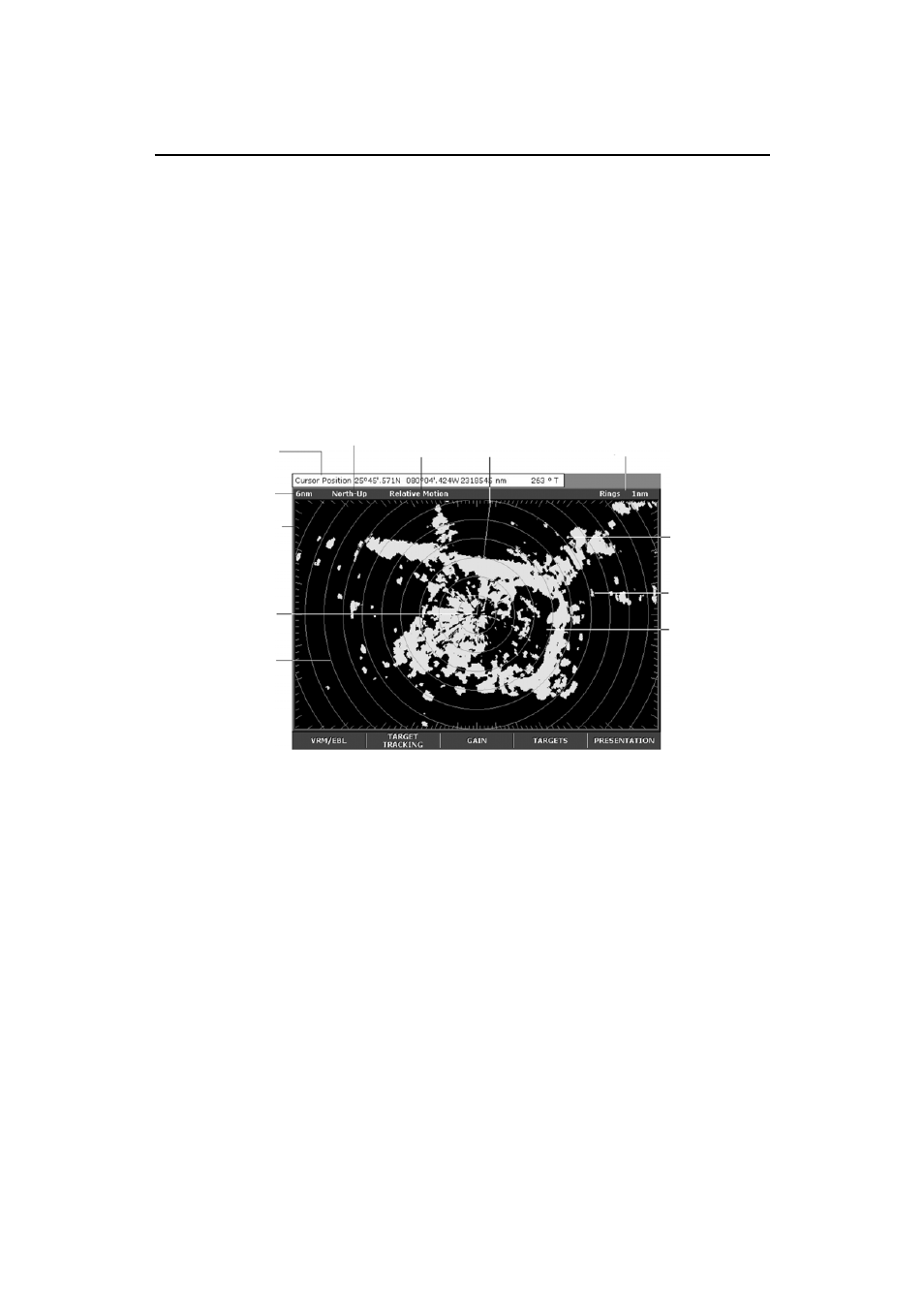

Когда узел антенны радара подсоединен, и выбран режим передачи,
радиолокационное изображение в зоне работы радара сходно с изоб-
ражением карты, например:
Обычно ваше судно находится в центре дисплея, и его нулевой пеленг
обозначается вертикальной курсовой линией, называемой курсовым
указателем судна.
Цели на экране могут быть большими, маленькими, яркими или туск-
лыми в зависимости от размера объекта, его ориентации и поверхнос-
ти. Не забывайте, что размер цели на экране зависит от многих факто-
ров и не обязательно пропорционален ее физическому размеру. Близ-
лежащие объекты могут иметь тот же размер, что и отдаленные объек-
ты большего размера.
Со временем вы сможете определять приблизительный размер различ-
ных объектов по относительному размеру и яркости эхо-сигналов. Не
забывайте, что:
На размер цели на экране влияют:
•
Физический размер отражающего объекта.
•
Материал, из которого изготовлен объект. Металлические поверхно-
сти лучше отражают сигналы, чем неметаллические.
Суша
Ориентация
Режим
движения
Положение
курсора
Курсовой
указатель судна
Интервал между
кольцевыми метками
дальности
Дальность
Шкала
пеленга
Позиция
судна
Кольцевая метка
дальности
Буй канала
Надводное
судно
