6-4
Распознавание дна
Дно обычно создает сильный эхо-сигнал, что позволяет рыбопоисково-
му эхолоту воспроизводить большой уровень детализации. Рыбопоис-
ковый эхолот может обозначать различные виды условий дна.

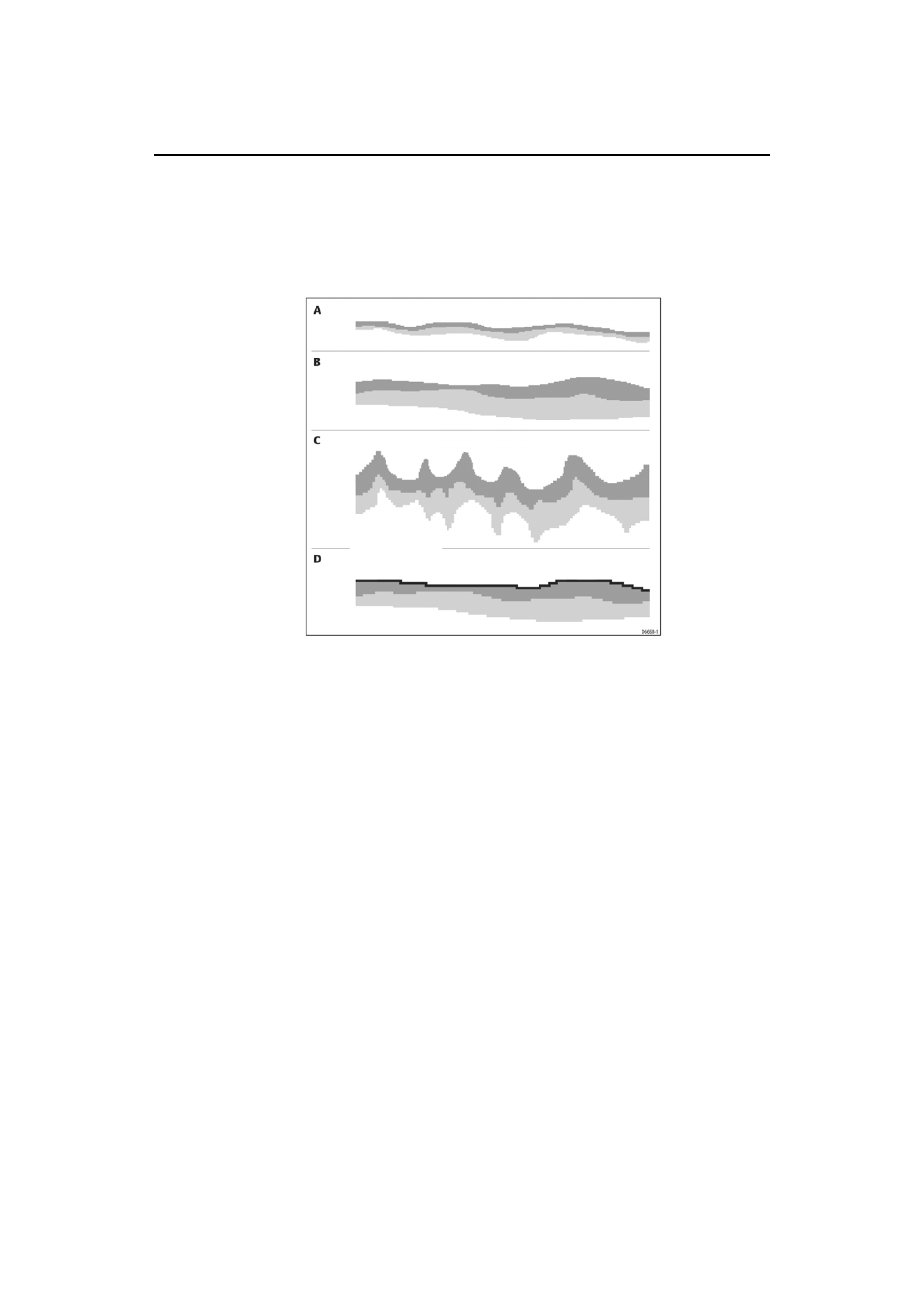

Как видно на рисунке ниже (А), твердое дно имеет вид тонкой линии.
Более мягкое дно или дно, покрытое водорослями, создает широкую
линию, так как звуковые волны отражаются от различных слоев дна.
На втором рисунке (В) рыбопоисковый эхолот получает хороший эхо-
сигнал от дна, поэтому верхний слой дна окрашен в темно-серый цвет.
Неровное дно, покрытое камнями или кораллами, создает сложное
изображение (С); изображение дна несимметричное с длинными высту-
пами, направленными вверх. Обломки судна создают сходное изобра-
жение.
Заметьте, что нижний слой дна окрашен в светло-серый цвет, что сви-
детельствует о более слабом эхо-сигнале. Это может означать, что
верхний слой мягкий; некоторые звуковые волны могут проходить
сквозь этот слой и отражаться более твердым нижним слоем.
Возможно также, что звуковые волны проходят двойной путь – отража-
ются от дна, затем от судна и снова отражаются от дна. Такое может
произойти при маленькой глубине, твердом дне или высоком усилении.
Рыбопоисковый эхолот C-Series имеет различные функции для интер-
претации изображения, они описаны в разделе Как улучшать подвод-
ное изображение? на стр. 6-10.
Твердое дно (песок)
Мягкое дно (ил)
Каменистое дно
С белой линией
