17
Русский

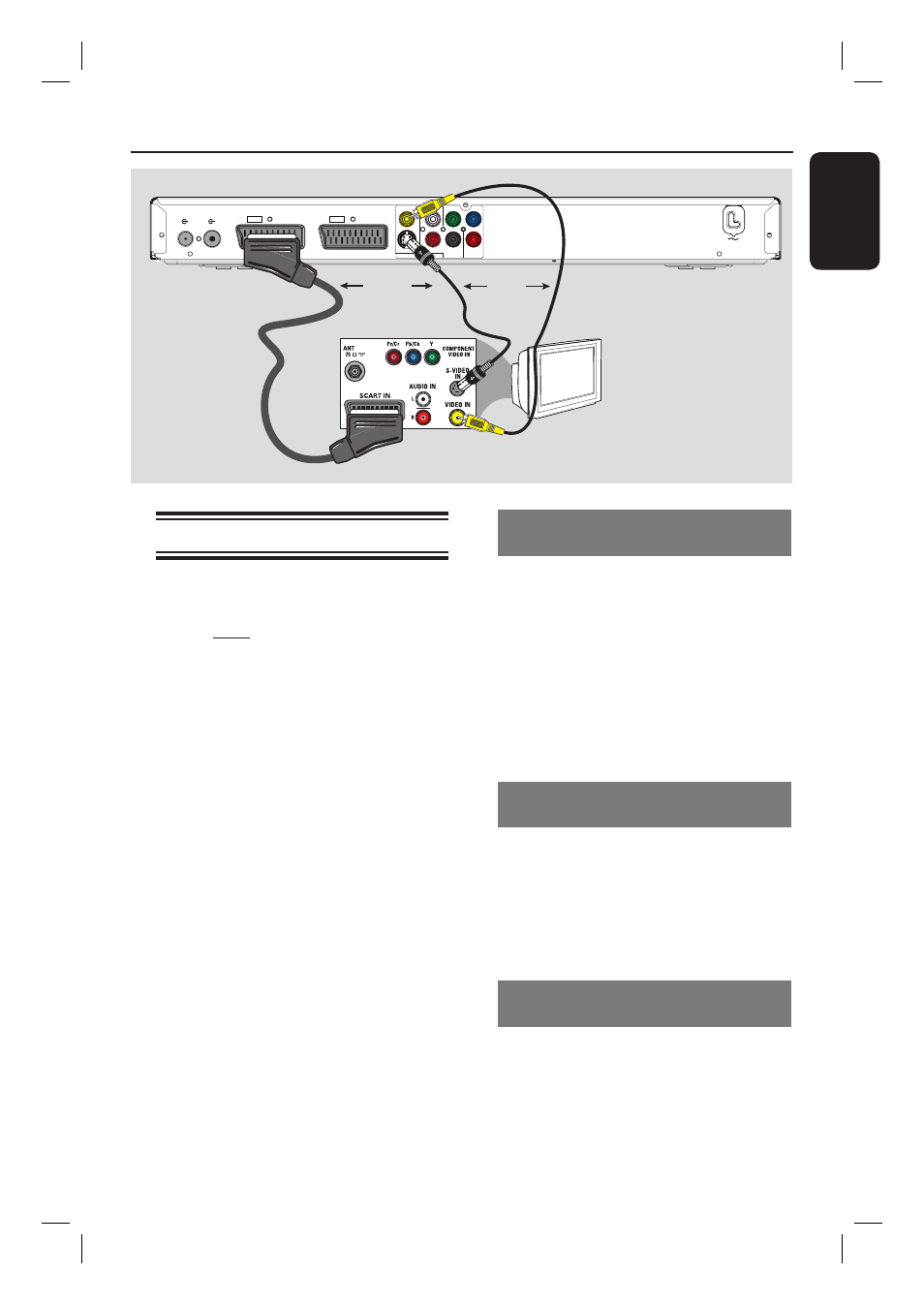

Шаг 1. Основные подключения
(продолжение)
COAXIAL
DIGITAL OUT
CVBS OUT
S-VIDEO OUT
VIDEO OUT AUDIO OUT
AUDIO
ANTENNA-IN TV-OUT
TO TV EXT 1 TO VCR/SAT EXT 2
MAINS
PB
PR
Y
R
L
TV
Вариант 2
Вариант 1
Вариант 3
ИЛИ ИЛИ
Подключение видеокабеля
Это подключение обеспечивает просмотр
при воспроизведении на устройстве записи.
Для подключения видеосигнала следует
выбрать один из описанных ниже
вариантов.
– Если у вас стандартный телевизор,
используйте вариант 1,2 или 3.
– Если у вас телевизор с поддержкой
прогрессивной развертки, используйте
вариант 4.
Полезный совет:
– При использовании разъемов Y Pb Pr,
S-VIDEO или CVBS для подключения к
телевизору необходимо выполнить
аудиоподключения. Дополнительно смотрите
в главе “Подключение аудиокабелей”.
Вариант 1 Использование разъема
Scart
При помощи кабеля Scart (прилагается)
подключите разъем EXT1 TO TV
устройства записи к соответствующему
входу SCART телевизора.
Полезный совет:
– Для подключения устройства записи к
дополнительному устройству воспользуйтесь
разъемом EXT2-TO VCR/SAT.
Вариант 2: использование разъема
S-Video
С помощью кабеля S-video (в комплект не
входит) подключите разъем S-VIDEO OUT
устройства записи к входу S-Video (обычно
обозначенному как Y/C или S-VHS)
телевизора.
Вариант 3: использование разъема
Video (CVBS)
С помощью композитного видеокабеля
(желтый, в комплект не входит) подключите
разъем CVBS OUT устройства записи к
видеовходу (обычно обозначенному как A/V
In, Video In, Composite или Baseband)
телевизора.
