Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 94
94

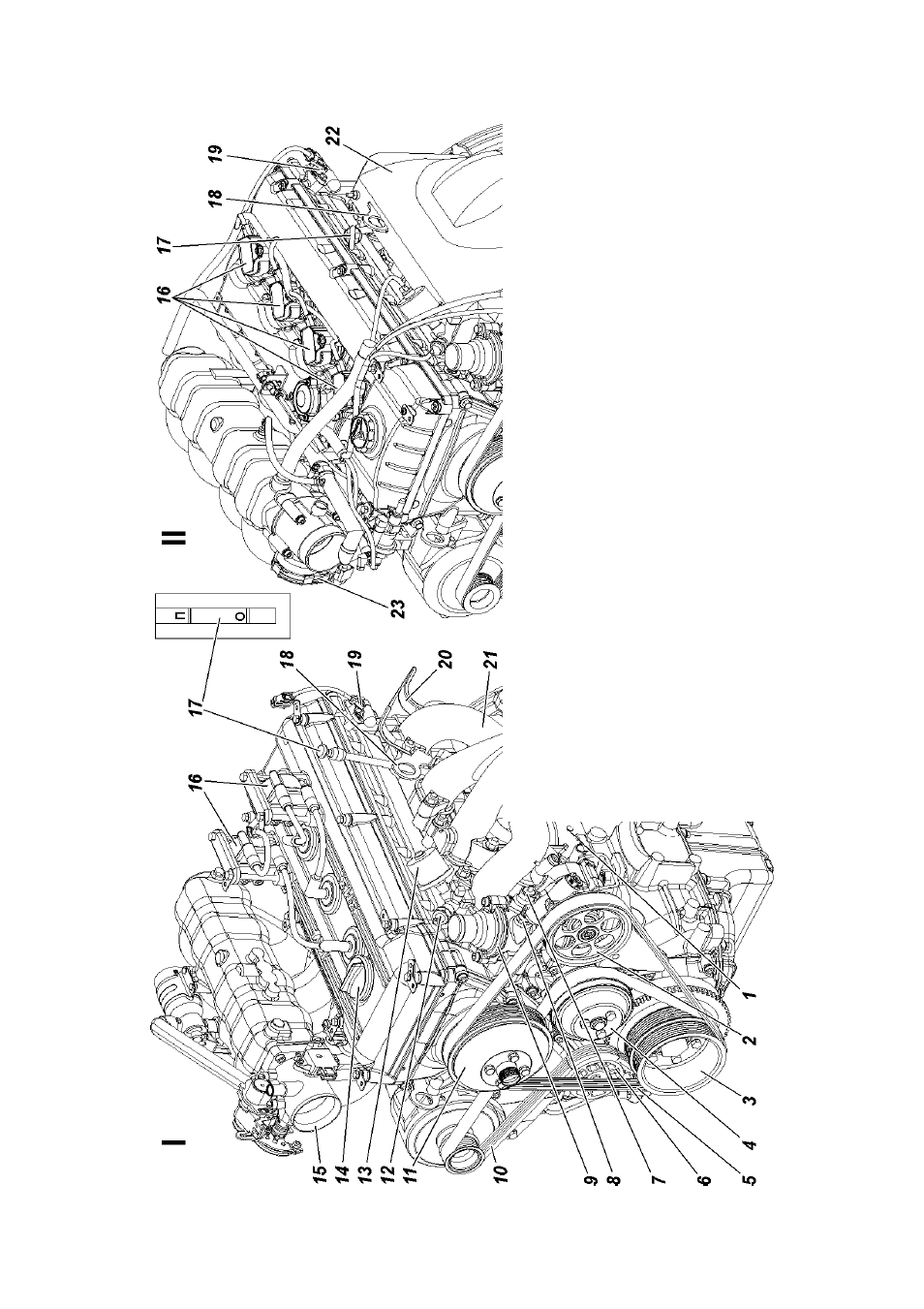

Рис. 9.3. Двигатель (вид слева):
1 -пробка слива ОЖ; 2 -шкив насоса гидроусилителя рулевого управления; 3 -
шкив коленчатого вала; 4 -шкив насоса системы охлаждения; 5 -ремень привода
вентилятора и насоса гидроусилителя; 6 -натяжной ролик; 7 -датчик указателя
температуры охлаждающей жидкости (для ЗМЗ-409); 8 -датчик температурного
состояния двигателя; 9 -корпус термостата; 10 -ремень привода генератора и
насоса системы охлаждения; 11 -шкив вентилятора; 12 -датчик сигнализатора
аварийного давления масла; 13 -датчик указателя давления масла; 14 -крышка
маслоналивной горловины; 15 -патрубок дросселя; 16 -катушки зажигания; 17
-указатель уровня масла; 18 -грузовая проушина; 19 -датчик положения
распределительного вала (датчик фазы); 20 -экран датчика фазы; 21 -выпускной
коллектор; 22 -экран выпускного коллектора; 23 -дроссельное устройство
I -Двигатель ЗМЗ-409 II -Двигатель ЗМЗ-40904
