163
и выньте фонарь. Вставьте отвертку в паз 5 и нажав на защелку
6, снимите рассеиватель 3.
Фонарь дополнительного сигнала торможения установлен на
внутренней панели двери задка. Для замены ламп снимите
накладку 1 (рис. 9.48), потянув ее на себя за верхнюю часть,
отверните винты 3, выньте из корпуса фонаря крышку 2 в
сборе с патронами и при помощи пинцета выньте лампу.
Плафоны освещения салона. Для замены ламп плафонов
освещения салона аккуратно с боков нажмите на
рассеиватель (рис. 9.49) и снимите его.
Плафоны индивидуального освещения. Для замены лампы
осторожно, чтобы не повредить обивку крыши и плафон,
подденьте отверткой корпус 1 (рис. 9.50) и потяните плафон
вниз. С помощью отвертки выведите из зацепления защелки
7 патрона и выньте патрон.

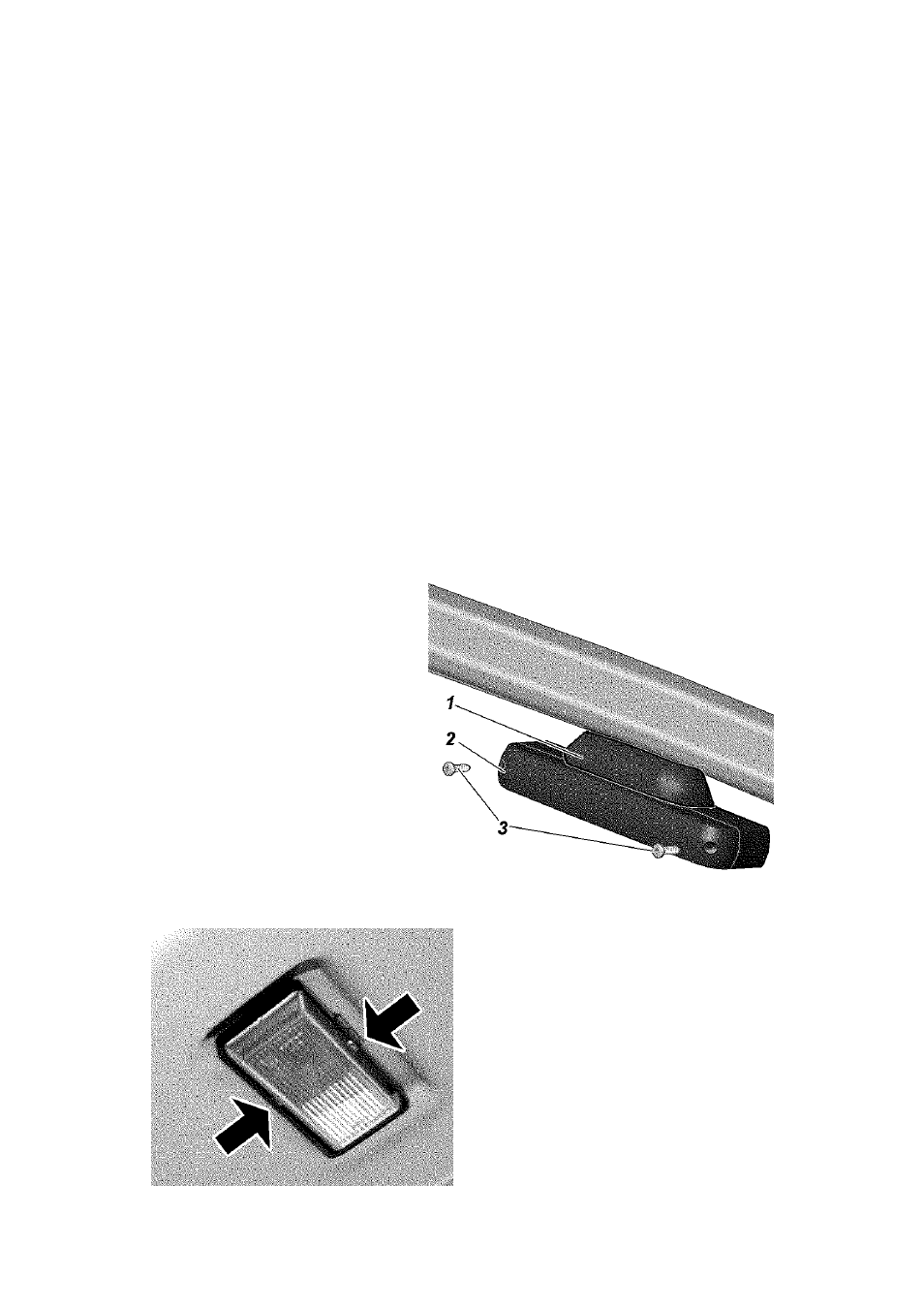

Рис. 9.48. Фонарь
дополнительного сигнала
торможения:
1 -накладка фонаря; 2 -
крышка фонаря; 3 -винты
Рис. 9.49. Плафоны освещения
салона
