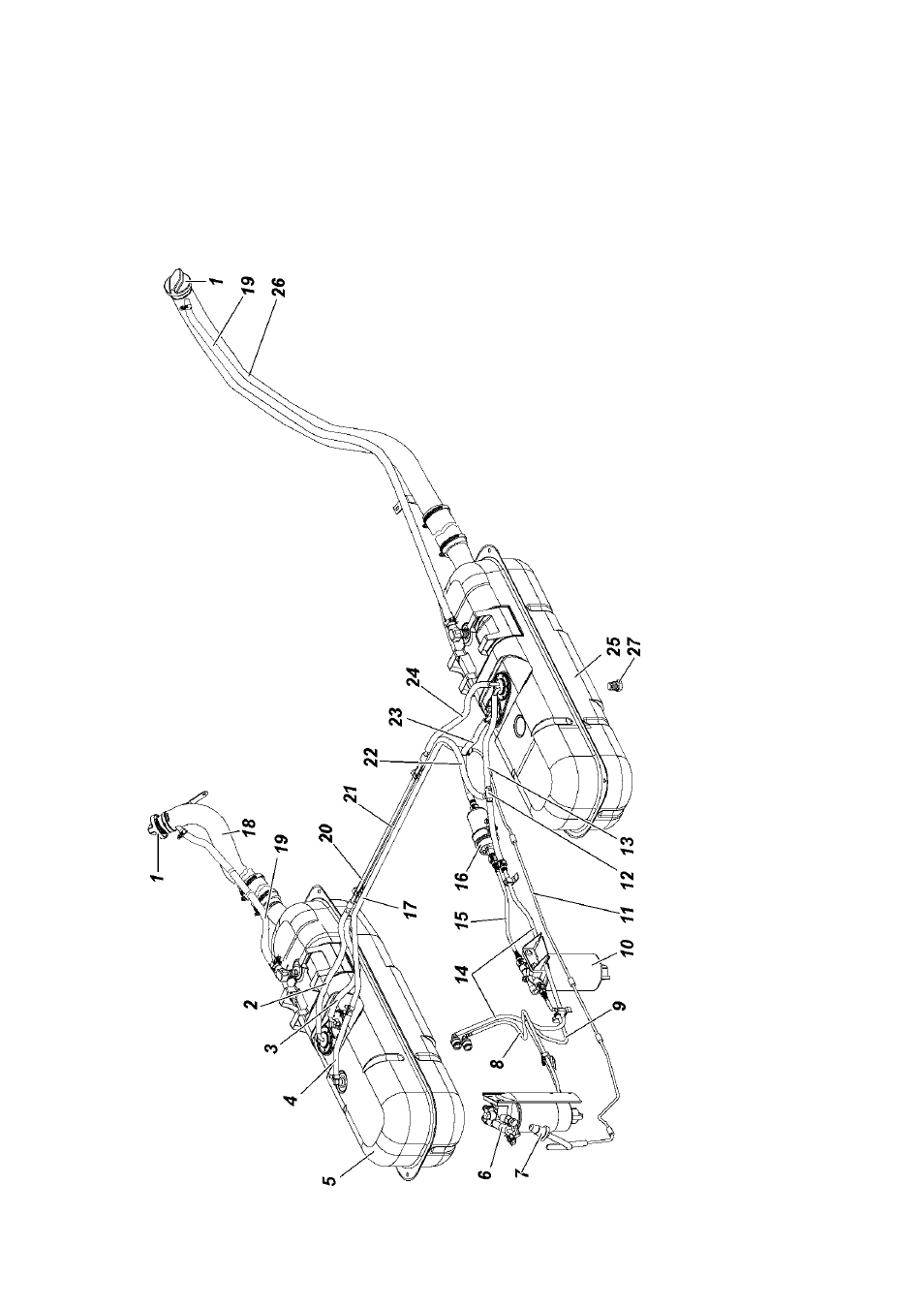

Рис. 9.17. Система питания двигателя:
1 -пробка топливного бака; 2, 24 -шланги
паровоздушные; 3 -шланг от правого бака к
топливной трубке; 4, 17 -шланги клапана
топливного бака; 5 -бак топливный правый;
6 -фильтр тонкой очистки топлива; 7 -клапан
топливного бака; 8 -трубка от фильтра тонкой
очистки топива к двигателю; 9 -трубка от
фильтра грубой очистки топлива к фильтру
тонкой очистки топлива; 10 -фильтр грубой очистки топлива; 11 -трубка пароотводная; 12 -насос струйный; 13 -шланг слива
топлива; 14 -трубка слива топлива с двигателя; 15 -трубка от топливного насоса к фильтру грубой очистки топлива; 16 -
насос топливный; 18 -труба наливная правого бака; 19 -шланг пароотводящий; 20 -трубка паровоздушная; 21 -трубка
топливная; 22 -шланг от топливной трубки к струйному насосу; 23 -шланг топливоподающий; 25 -бак топливный левый;
26 -труба наливная левого бака; 27
-пробка
