Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 104
104

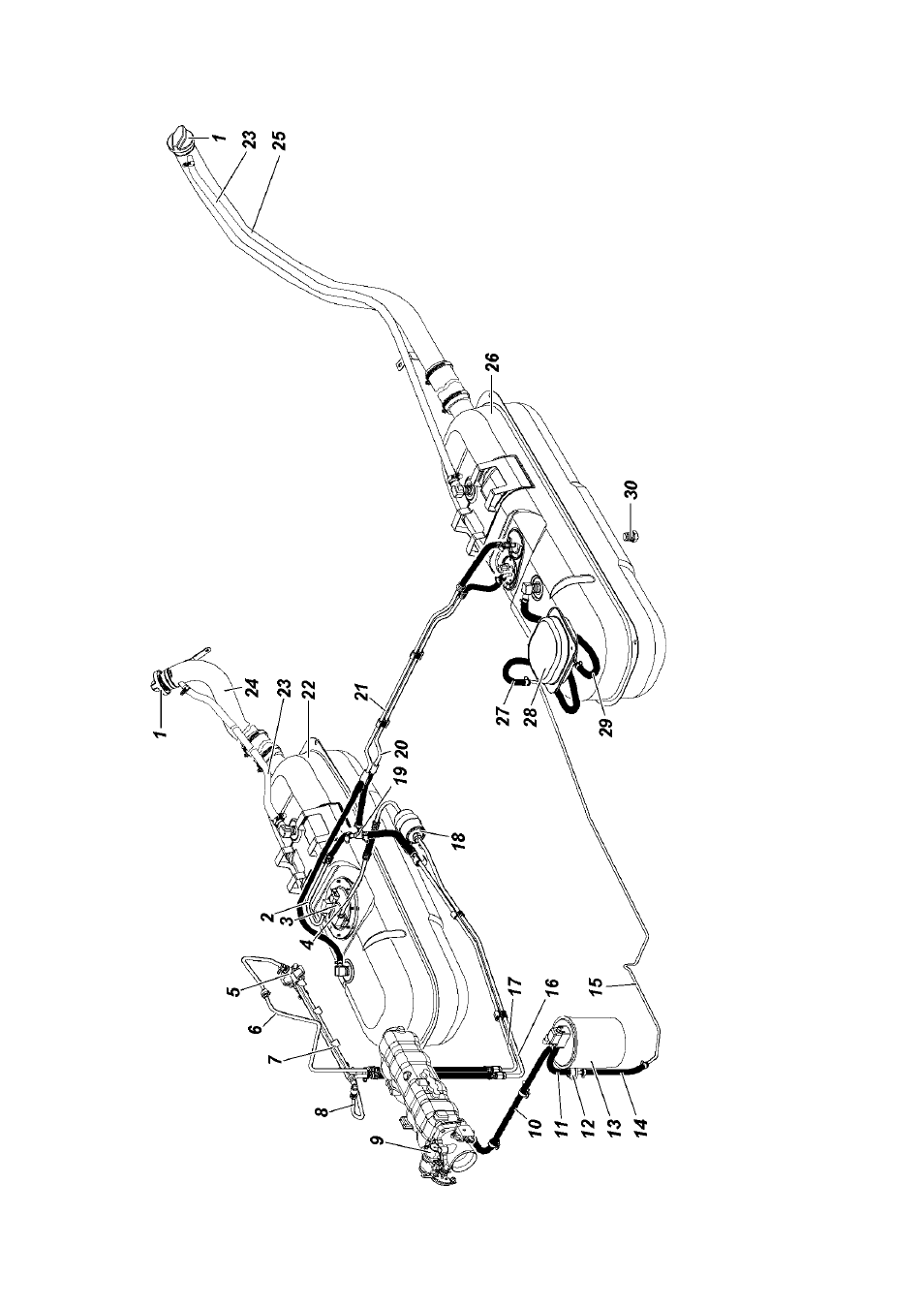

Рис. 9.9. Схема системы питания
двигателя ЗМЗ-409 топливом:
1 -пробка топливного бака; 2 -трубка
от струйного насоса к электро-
бензонасосу; 3 -топливный модуль;
4 -трубка от электробензонасоса к
фильтру тонкой очистки топлива; 5 -
регулятор давления топлива; 6 -трубка
слива топлива от регулятора давления;
7 -топливная рампа; 8,
16 -трубки подачи
топлива; 9 -дроссельное
устройство; 10, 11, 14,
23
, 2
7
,
2
9
-шланги
пароотводящие; 12 -клапан
бензобака; 13 -адсорбер; 15 -трубка
пароотводящая; 17 -трубка слива
топлива к струйному насосу; 18 -
фильтр тонкой очистки топлива;
1
9
-струйный насос; 2
0
-трубка
от левого бака к струйному насосу; 2
1
-
п
ароотводящая
т
р
у
б
к
а
;
2
2
-правый топливный бак; 24 -труба наливная правого
бака; 25 -труба наливная левого бака; 26 -левый топливный бак; 28 -сепаратор; 30 -пробка
Примечание.
Поз. 28 расположена над топливозаборником левого бака
