двигателем под капотом на надставке брызговика правого
колеса установлен диагностический разъем (рис. 9.21). В
зависимости от комплектации диагностический разъем может
быть установлен в салоне автомобиля в передней части туннеля
пола под центральной консолью.
Блок управления устанавлен под капотом автомобиля, на
правой надставке бызговика.
Диагностика
Работоспособность системы управления двигателем зависит
от исправности механических и гидромеханических систем.
Ряд отклонений, вызывающих неисправности, ошибочно
могут быть приняты за неисправности электронной части
системы управления, это:
- низкая компрессия;
- отклонение фаз газораспределения, вызванное непра-
вильной сборкой узлов двигателя;
- подсос воздуха во впускной трубопровод;
- плохое качество топлива;
-несоблюдение сроков проведения технического
обслуживания.
Блок управления способен осуществлять в определенном
объеме диагностику элементов системы управления двигателем.
При обнаружении неисправности блок управления включает

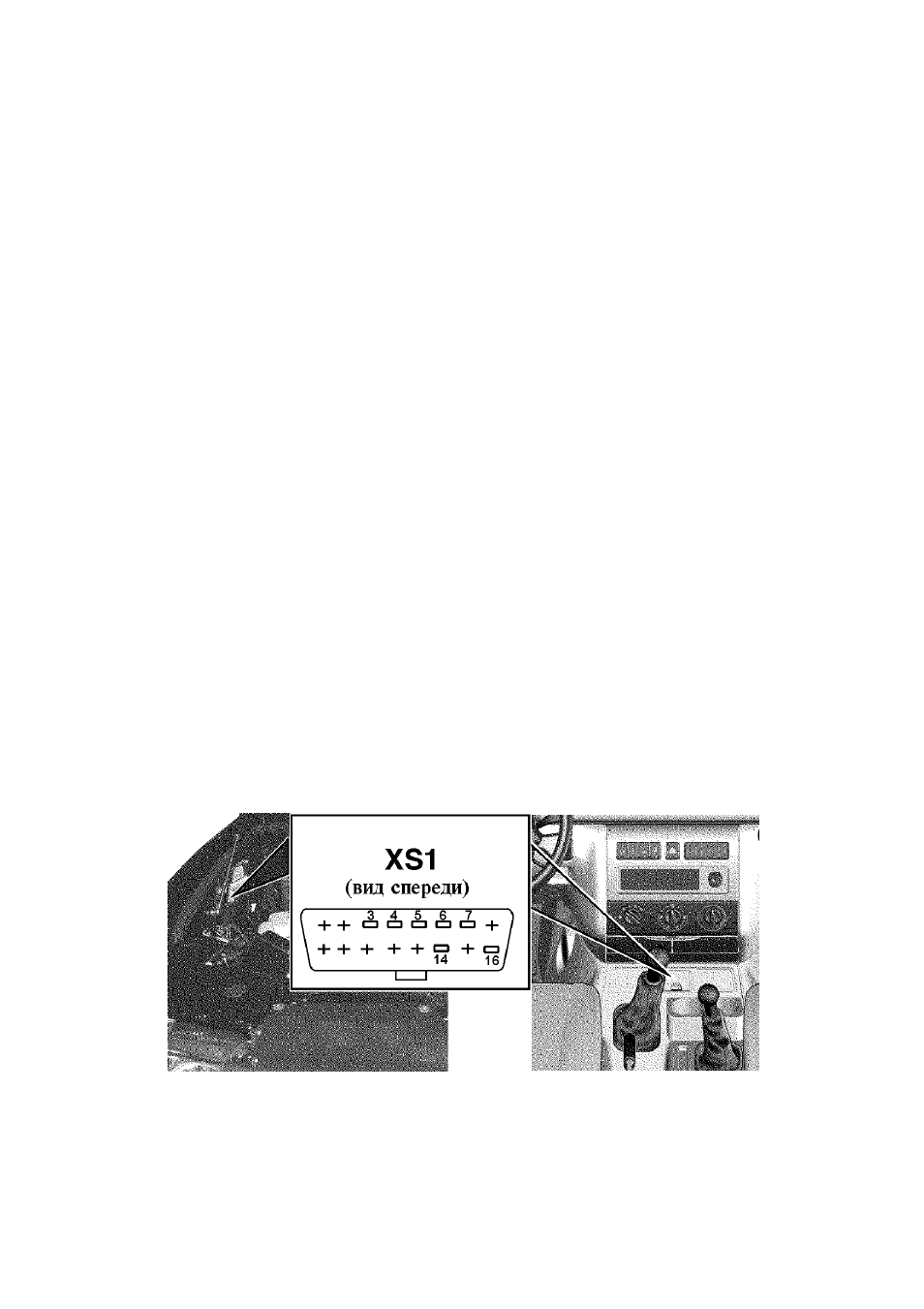

Рис. 9.21. Диагностический разъем (XS1):
3 -автоматический режим для тестера EASY; 4, 5 -масса; 6, 14 -Can-
линия; 7 -К-линия; 16 -+12В
