гнездах, и при необходимости замените их.
Проверьте наличие смазки на наружной поверхности втулок
10 в зоне чехлов 8 и при необходимости смажьте смазкой
УНИОЛ 2М/1 ТУ 38.5901243-92.
Переместите скобу 3 до упора поршнями 9 во внутреннюю
поверхность блока цилиндров 17. Для облегчения вытеснения
жидкости из блока цилиндров 17 допускается открытие
перепускного клапана 14. Закройте клапан 14, как только
поршни 9 полностью утопятся в блок цилиндров. Перед
перемещением скобы 3 снимите крышку бачка главного
цилиндра и не допускайте переливания из него жидкости при
перемещении скобы.
Запрещается для утапливания поршней использовать
монтажную лопатку, так как это приведет к деформации
направляющих втулок 10 и выходу из строя скобы 3.
Замените изношенные тормозные колодки на новые. Замену
колодок производите комплектно с обеих сторон передней оси.
Для подведения колодок к диску нажмите 2-3 раза на педаль
тормоза.

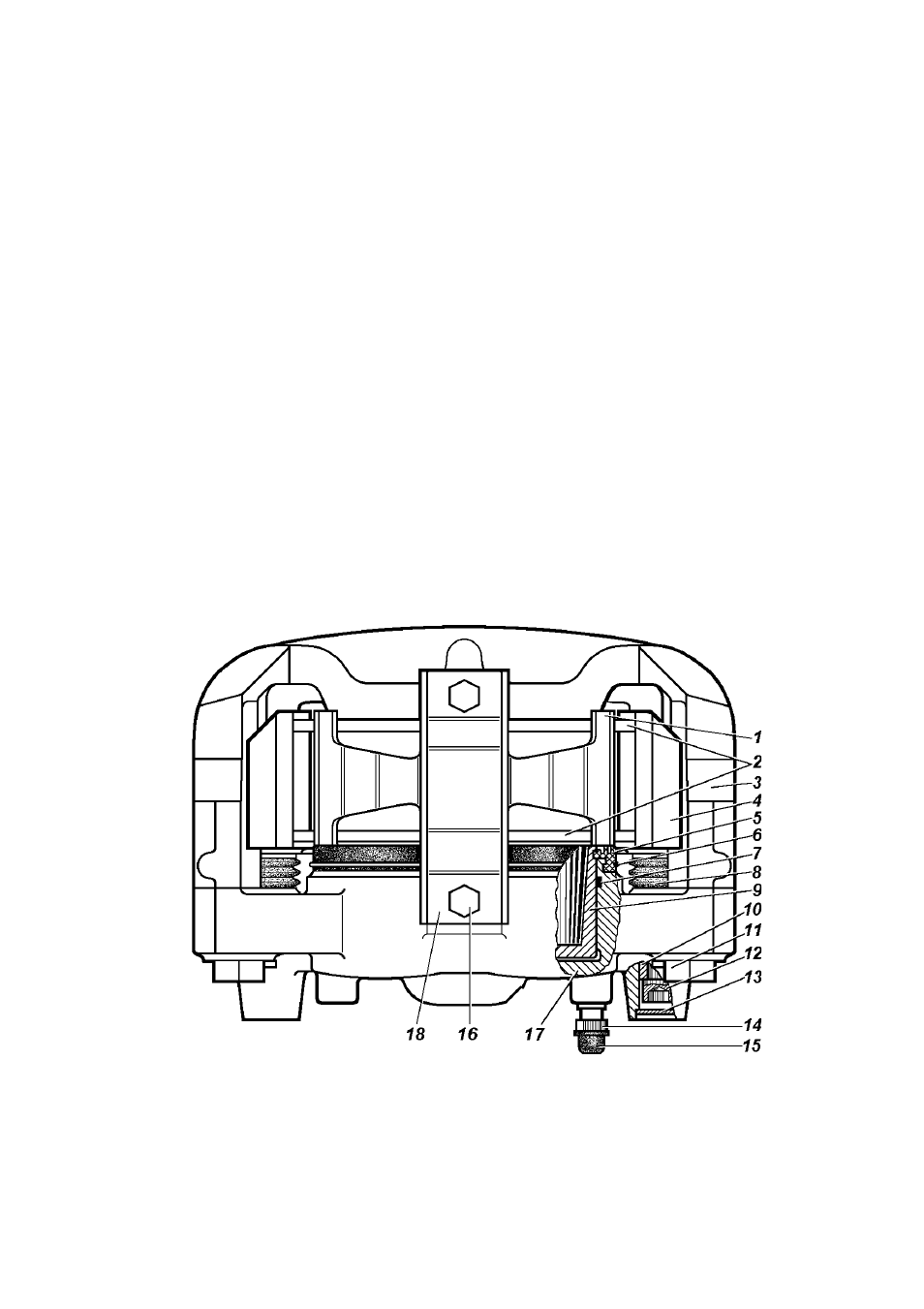

Рис. 9.31. Передние дисковые тормоза:
1 -пружина; 2 -колодки; 3 -скоба; 4 -суппорт; 5 -защитный колпачок;
6 -стопорное кольцо; 7 -уплотнительное кольцо; 8 -защитный чехол;
9 -поршень; 10 -втулка; 11 -болт; 12 -винт; 13 -заглушка; 14 -перепускной
клапан; 15 -колпачок; 16 -болты крепления держателя пружины; 17 -блок
цилиндров; 18 -держатель пружины
