2.2 Оконечное оборудование и установка DIP-переключателя.
Первое и последнее устройство на установке (купол и контроллер клавиатуры) должны иметь шину данных, отключаемую с помощью DIP-
переключателя. Без надлежащего отключения имеется потенциальная возможность для возникновения ошибок сигнала управления. Суммарная
длина соединительного кабеля не должна превышать 1 милю.
Схему установки оконечного оборудования купольной камеры и контроллера клавиатуры смотрите на рисунке 7.
Соединительный кабель
При наличии более двух соединений
требуется ретранслятор/преобразователь
EDC-CR1, #74089, позволяющий
подключать дополнительные соединения.
Прерывание должно быть включено Оконечное устройство должно быть включено
Соединительный кабель

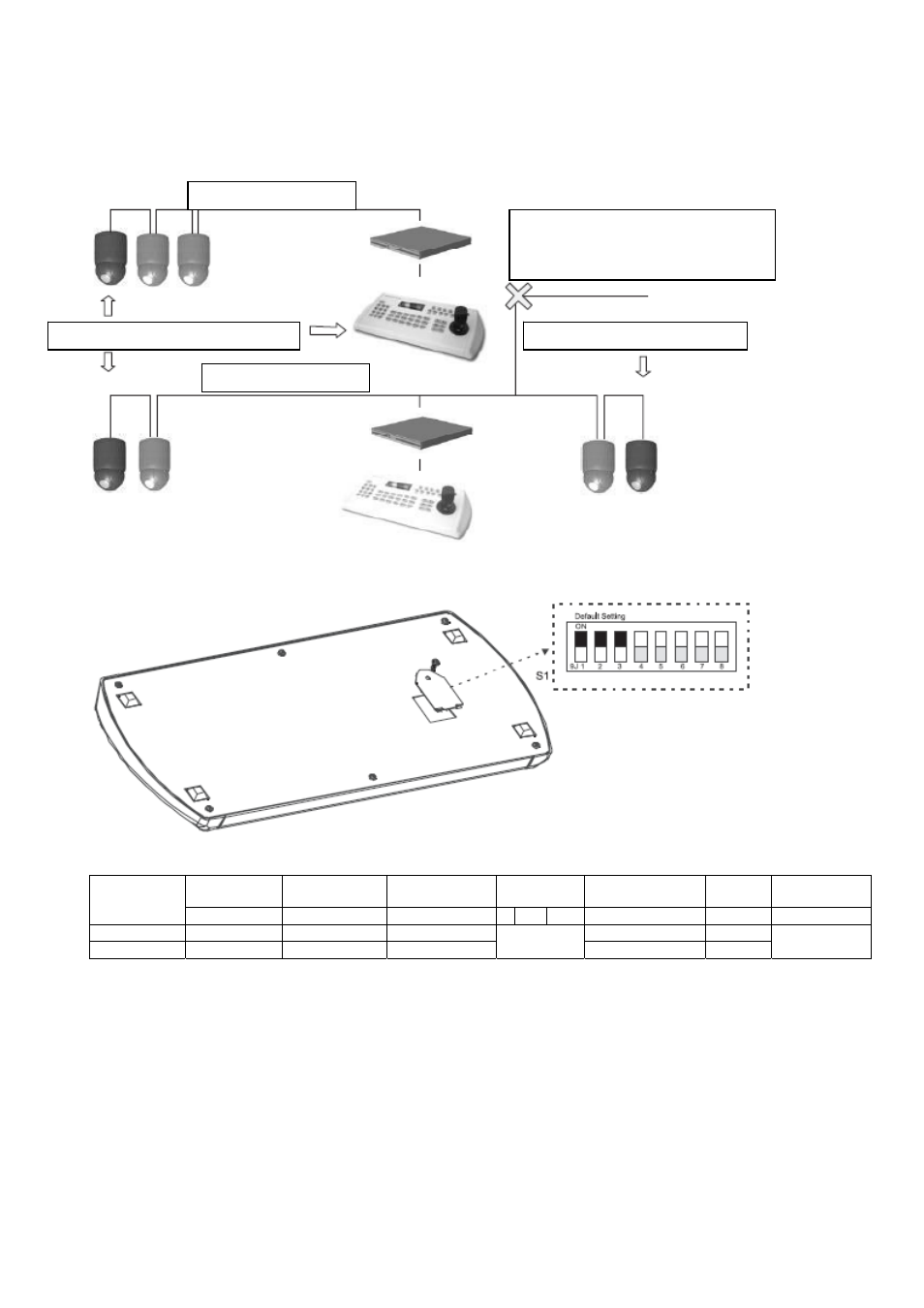

Рисунок 7. Оконечное устройство и идентификационные переключатели.
Оконечное устройство и главная/ведомая клавиатура: установка коммутаторов в соответствии с вашей конфигурацией.
Рисунок 8. DIP-переключатели клавиатуры.
Купольная
камера Мультиплексор Вспомогательный
контроллер Контроллер Оконечное
устройство
1 2 3 4 5 6 7 8
On On On On Вспомогательный On
Off Off Off Off
резервный
главный Off
Таблица1. Установки переключателя S1.
