Инструкция по эксплуатации Smartek STT-2404CZP
Страница 12
2.6 Установка через каналы регистраторов STR
2.6.1
Установка с помощью дополнительной функции PTZ через фронтальную клавиатуру или программное
обеспечение RAS.
Неэкранированная витая пара, 22-й американский проволочный калибр
Кабельное соединение
Купол 1
Соединительная коробка, вид спереди
Соединительная коробка, вид сзади
Кабель RS-232
Купол 2
Дистанционное управление
STR-4/9/16 каналов
Примечание:
Программирование
интерфейса STR:
RS-232 = Удаленное
управление,
RS-485 = PTZ
PTZ-контроль с помощью устройства цифровой видеозаписи через программное обеспечение RAS
Кабель RS-232
Разъем
Мама-мама
Распределение Pin
2→3, 3→2, 5→5

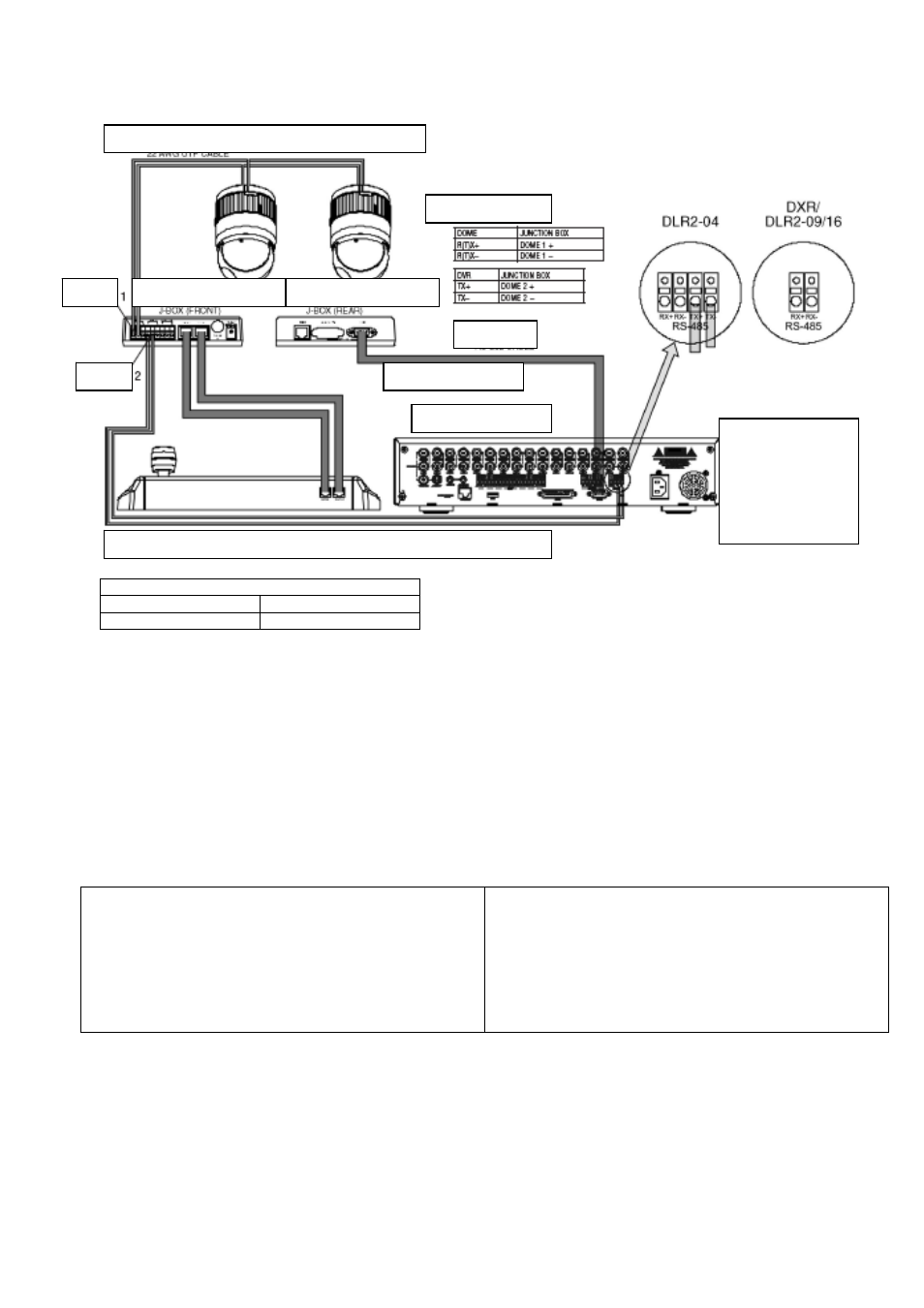

Рисунок 9. Схема соединения устройства цифровой видеозаписи через фронтальную клавиатуру и программное обеспечение RAS.
Если пользователь хочет соединиться с устройством цифровой видеозаписи, выполните следующие действия:
1. Соедините кабелем RS-232 порт RS-232 устройства цифровой видеозаписи и порт этого устройства на распределительной коробке. (Это
соединение позволяет управлять устройством цифровой видеозаписи удаленно с помощью контроллера клавиатуры).
2. Соедините 8-штырьковым многожильным кабелем порт data2 клавиатуры и распределительную коробку.
3. Соедините проводами TX (+/-) устройства цифровой видеозаписи и DOME2 (+/-) распределительной коробки. (Это соединение позволяет
управлять PTZ устройства цифровой видеозаписи с помощью программного обеспечения RAS)
4. Как настроить контроллер клавиатуры.
А. Переключите контроллер клавиатуры в положение «ON»
Б. Введите пароль (заводская установка 9999)
В. Откройте меню контроллера клавиатуры нажатием клавиш
CTRL + MENU.
Г. Сделайте установки в сетевом меню, как показано ниже.
Скорость передачи
DOME 1 :
9600
DOME 2/DVR : 9600
MUX/KBD :
9600
DVR/AUX :
9600
ALARM/AUX : 9600
SAVE AND EXIT
Свойства порта
DOME 1 :
DOME
DOME 2/DVR : AUX IN
MUX/KBD :
NONE
DVR/AUX :
DVR1
ALARM/AUX : NONE
SAVE AND EXIT
12
