Инструкция по эксплуатации Smartek STT-2404CZP
Страница 14
2.7. Как управлять несколькими STR с помощью клавиатуры STT
Три разных способа управления несколькими устройствами STR с помощью одной клавиатуры STT изображены на схемах, представленных
ниже.
Первая и вторая схемы очень похожи и позволяют использовать порт RS-485 на устройствах STR для управления модулями PTZ с помощью PTZ-
контроллера, выбранного на STR. На третьей схеме устройства STR управляются через порт RS-485. Этот порт уже используется для
управления STR и поэтому не может использоваться для управления модулями PTZ. В этом примере куполами можно управлять только
непосредственно с клавиатуры.
Для всех трех способов управление RAS может быть осуществлено параллельно с последовательным управлением.

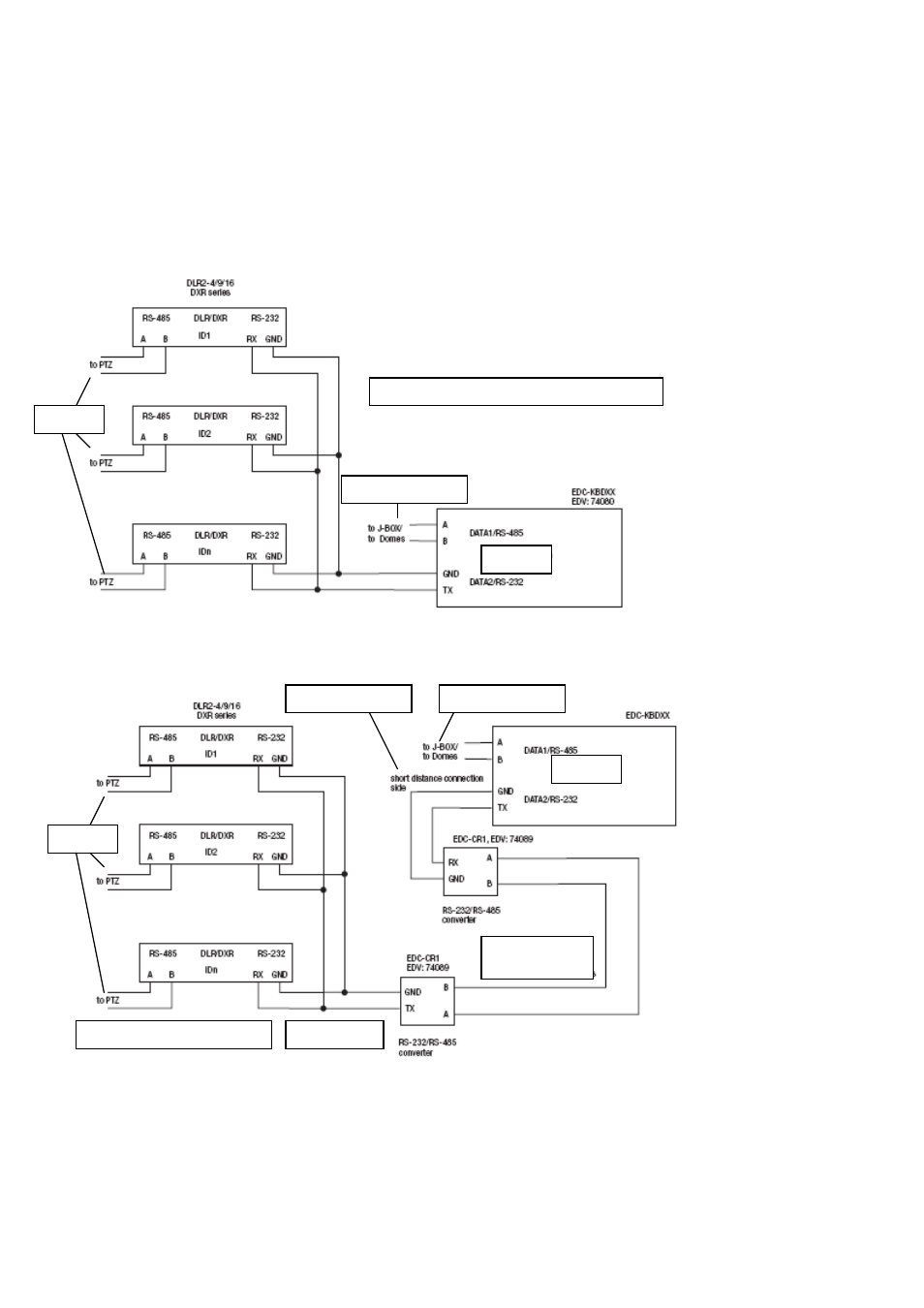

Схема 1. Управление STR с использованием порта RS-232.
Протяженность соединения ограничена 10-15 метрами.
Расположение STR и клавиатуры в одном месте
К PTZ
Схема 2. Управление STR с использованием порта RS-232 STR.
Клавиатура может быть удалена на расстояние до 1200 м при использовании 2-х преобразователей RS-232/RS-485.
К соед. коробке/куполам
Клавиатура
Сторона ближней связи
К соед. коробке/куполам
Клавиатура
К PTZ
Дальняя связь не
более 1200 м
Размещение STR только в одном месте
Ближняя связь
