2.6.2 Управление PTZ и устройством цифровой записи с помощью локальной клавиатуры
Неэкранированная витая пара, 22-й американский проволочный калибр
Кабельное соединение
Купол 1 Соединительная коробка, вид спереди Соединительная коробка, вид сзади
Купол 2
Примечание:
Программирование
интерфейса STR: STR-4/9/16 каналов
RS-485 =
дистанционное
управление
Дистанционное управление со стороны устройства цифровой видеозаписи

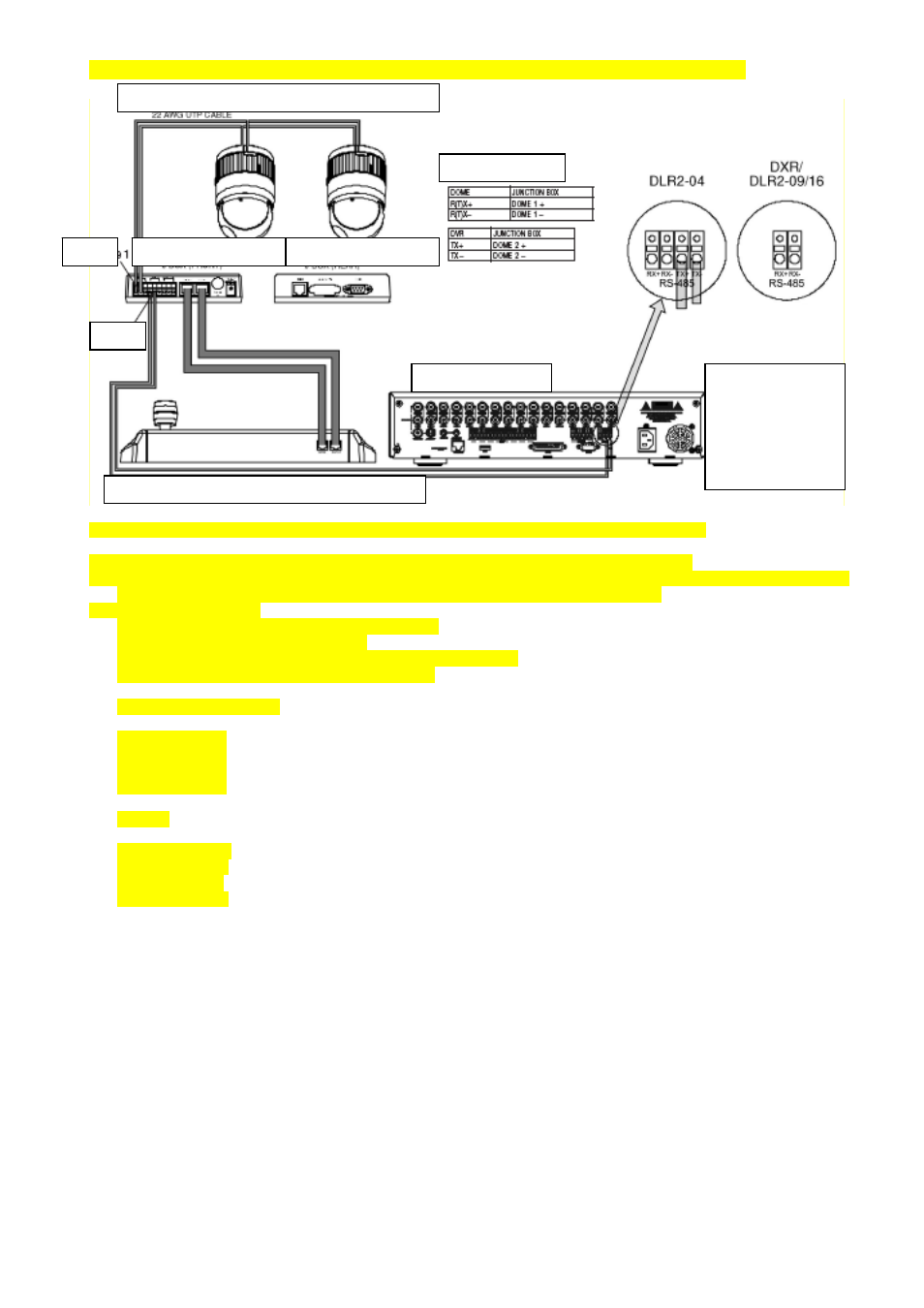

Рисунок 9А. Схема соединения устройства цифровой видеозаписи – управление PTZ с помощью клавиатуры STT.
Если пользователь хочет соединиться с устройством цифровой видеозаписи, выполните следующие действия:
1. Соедините проводами порт TX(+/-) устройства цифровой видеозаписи и порт Dome2 (+/-) распределительной коробки. (Это соединение
позволяет управлять устройством цифровой видеозаписи/PTZ с помощью контроллера клавиатуры).
2. Как настроить контроллер:
А. Переключите контроллер клавиатуры в положение «ON»
Б. Введите пароль (заводская установка 9999)
В. Откройте меню контроллера клавиатуры нажатием клавиш
CTRL + Main.
Г. Сделайте установки в сетевом меню, как показано ниже.
Установка скорости передачи.
Dome :
9600
Mux : 9600
DVR485 : 9600
DVR232 : 9600
Com-порт
Dome :
Dome
Mux : None
DVR485 : DLR
DVR232 : None
