2.1.3 Два мультиплексора.
Питание, перем. ток 24
в
Питание, перем. ток 24
в
Питание, перем. ток 24
в
Проволочный калибр №24
Байонетный
соединитель
1-й главный монитор
2-й главный монитор
Ч/б монитор
Байонетный
соединитель
Байонетный
соединитель
1-й мультиплексор
2-й мультиплексор
RS-485 (+), PIN #4
RS-485 (-), PIN #5
Соединительная коробка, вид сзади
Соединительная коробка, вид спереди
Выход ч/б сигнала первого
мультиплексора соединяется с 16-м
входом второго мультиплексора. Первый
выход ч/б сигнала второго
мультиплексора соединен с ч/б
монитором. Вы увидите изображение от
выбранной камеры (1~31) на ч/б
мониторе, выбирая номер камеры с
помощью комбинации клавиш No.+Cam.
Сзади
Контроллер клавиатуры

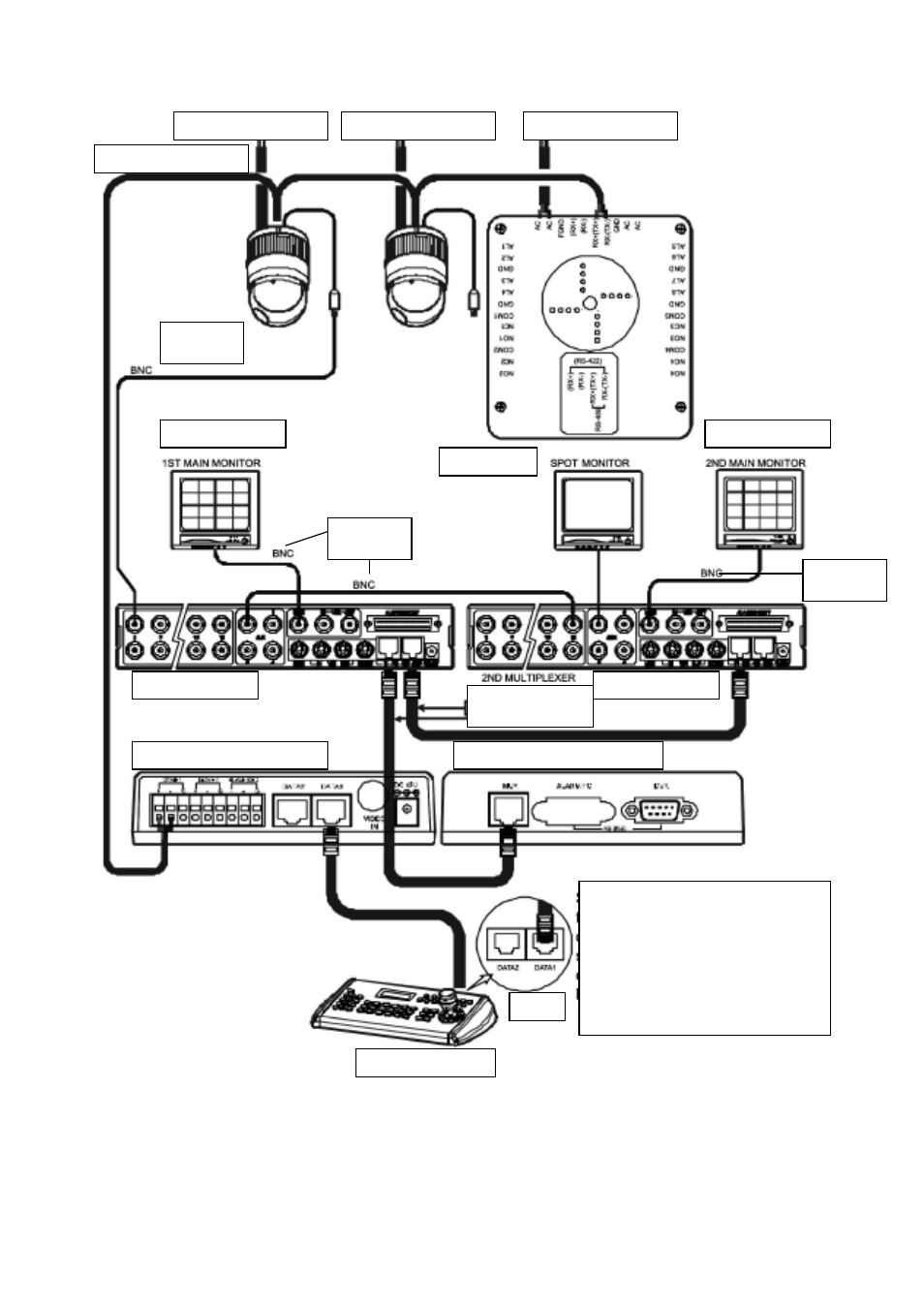

Рисунок 4. Два мультиплексора.
6
