Пример:
m+Mux, n+AuxN m: ID мультиплексора, n: номер входа камеры, N: номер выхода ч/б монитора
1+MUX, 2+Aux1(~4) будет переключать камеру 2 на мультиплексоре 1 на ч/б монитор мультиплексора 1.
2+MUX,
3+Aux1(~4)
будет переключать камеру 3 на мультиплексоре 2 на ч/б монитор мультиплексора 2.
1+Cam будет переключать камеру 1 на ч/б монитор мультиплексора 1. Контроллер клавиатуры управляет выбранной камерой.
При конфигурации с двумя мультиплексорами 18 + Cam будет переключать камеру 18 (вторая камера на мультиплексоре 2) на ч/б
монитор мультиплексора 2. Контроллер клавиатуры управляет выбранной камерой .
31 + Cam = камера 15 второго мультиплексора.
3.3 Управление клавиатурой (Резюме).
1
2
3
4
9
10
5
6
7
8

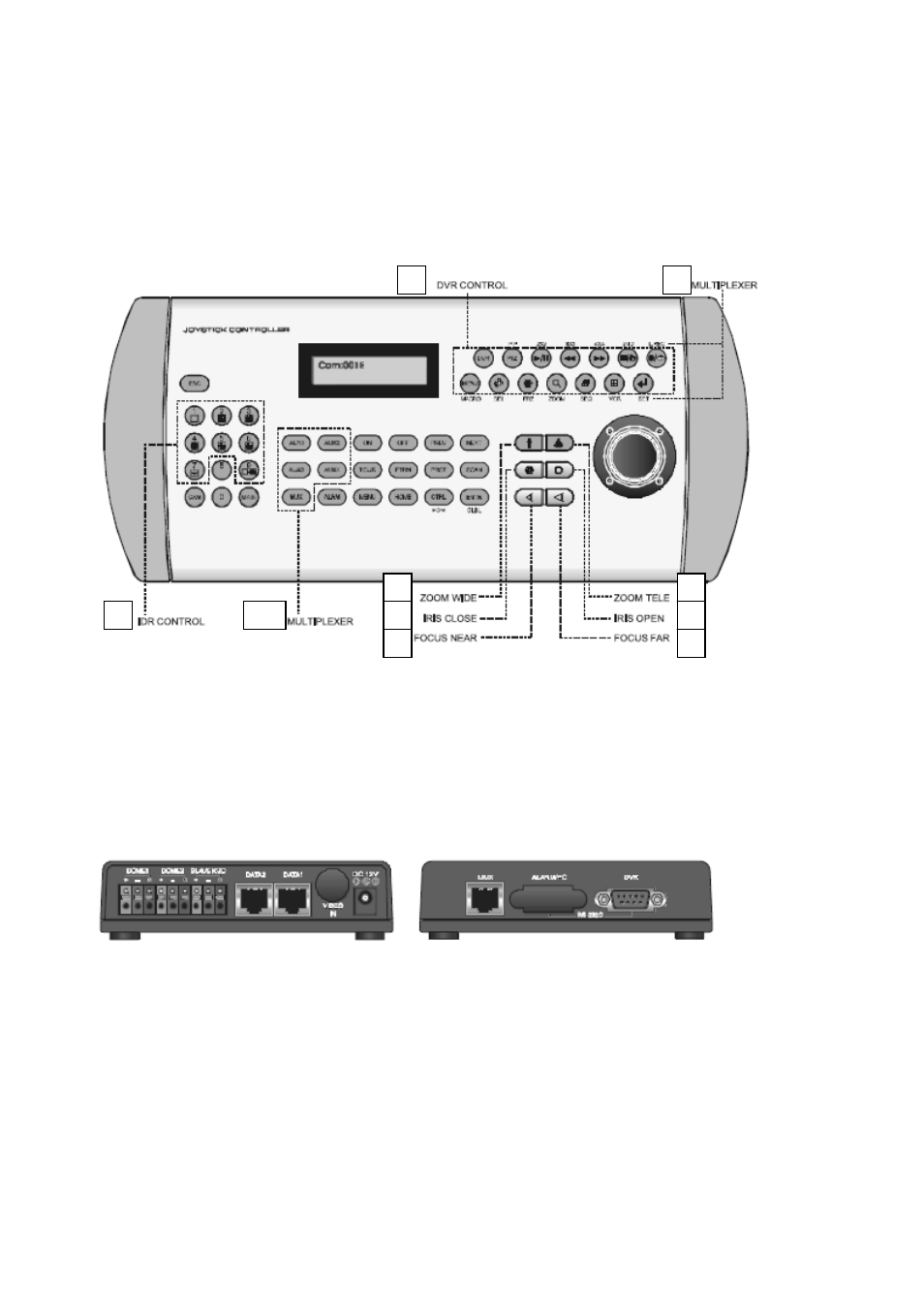

Рисунок 12. Схема клавиатуры.
1. Управление устройством цифровой записи
2. Мультиплексор
3. Наезд
4. Отъезд
5. Диафрагма закрыта
6. Диафрагма открыта
7. Ближнее фокусное расстояние
8. Дальнее фокусное расстояние
9. Управление IDR
10. Мультиплексор
Рисунок 13. Распределительная коробка (вид спереди и сзади)
Пример работы с клавишами.
Ctrl + Menu:
Нажмите и удерживайте клавишу Ctrl, нажмите клавишу Menu.
1 + Cam:
Нажмите последовательно клавиши 1 и Cam.
Ctrl + Joystick:
Нажмите и удерживайте клавишу Ctrl, пока манипулируете джойстиком
Enter + Joystick:
Нажмите и удерживайте клавишу Enter, пока манипулируете джойстиком
