2.1.4 Два мультиплексора с контроллером ведомой клавиатуры.
Питание, перем. ток 24
в
Питание, перем. ток 24
в
Питание, перем. ток 24
в
Проволочный калибр №24
Байонетный
соединитель
Ч/б монитор для ведомой
клавиатуры
Ч/б монитор для главной
клавиатуры
1-й главный монитор
Байонетный
соединитель
Байонетный
соединитель
1-й мультиплексор
2-й мультиплексор
Соединительная
коробка, вид
спереди
RS-485 (+), PIN #4
RS-485 (-), PIN #5
Соединительная
коробка, вид сзади
Выход №1ч/б сигнала первого мультиплексора соединен с 16-м входом второго мультиплексора.
n: пользователь, ч/б монитор (n) соединяется с (15-n)-ым входом камеры второго мультиплесора. n-ый выход ч/б монитора второго
мультиплексора соединяется с n-м используемым ч/б монитором. Каждый пользователь увидит выбранные камеры (1-(31- n)) на n-ом мониторе
второго мультиплексора с помощью комбинации клавиш No.+Cam.

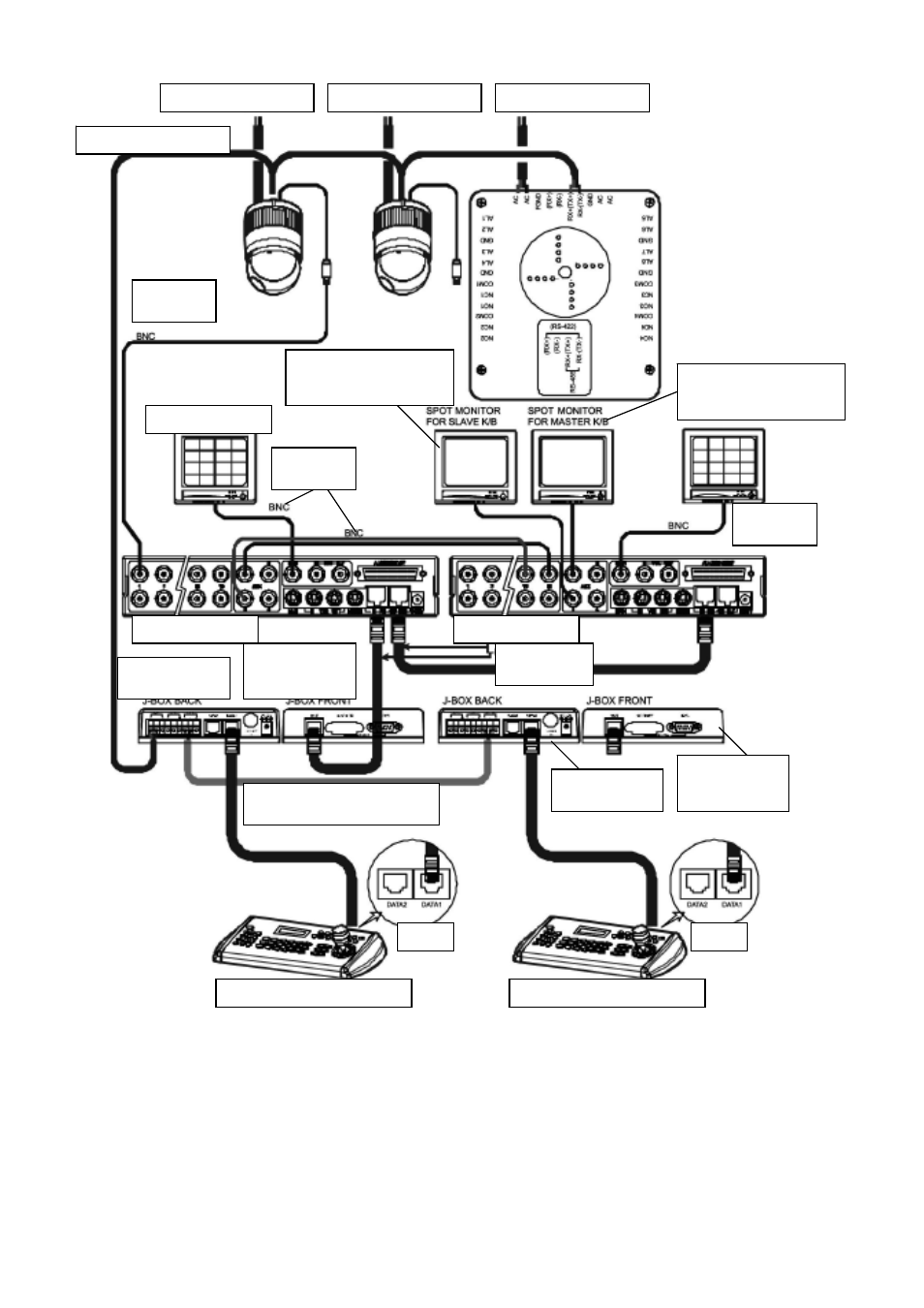

Рисунок 5. Два мультиплексора с контроллером ведомой клавиатуры.
Соединительная
коробка, вид сзади
Соединительная
коробка, вид
спереди
Соединение с контроллером
ведомой клавиатуры
Сзади
Сзади
Контроллер главной клавиатуры
Контроллер ведомой клавиатуры
