Конструкция и принцип действия
2. Конструкция и принцип
действия
Шаговый электродвигатель дает возможность
подключения любого источника напряжения,
независимо
от частоты. Усилие
электродвигателя передается через
передаточный механизм и кривошипный диск
на шток привода (3). Когда шток привода
выдвигается, он давит на шток клапана. При
втягивании штока привода шток клапана
следует за ним за счет возвратной пружины в
клапане (соединение с силовым замыканием).
Привод и клапан соединяются с помощью
накидной гайки (4).
Позиционер
обеспечивает регулирование
положения штока привода управляющему
сигналу. Сигнал обратной связи 0…10 В
снимается с клемм 32 и 33. Характеристика и
настройки управляющего и выходного
сигнала можно изменять программным
обеспечением TROVIS-VIEW.
Тип 5824 без функции безопасности
Данный привод с функцией безопасности
имеет ручной регулятор (2), с помощью
которого регулирующий клапан может
устанавливаться в заданное положение. Ход
и направление движения показаны на шкале
(9).
Тип 5825 с функцией безопасности
Привод с функцией безопасности во многом
аналогичен Типу 5824. Дополнительно
содержит пружинный накопитель энергии (8) и
электромагнит. Электромагнит, включенный в
предохранительную цепь, в обесточенном
состоянии прерывает связь привода с

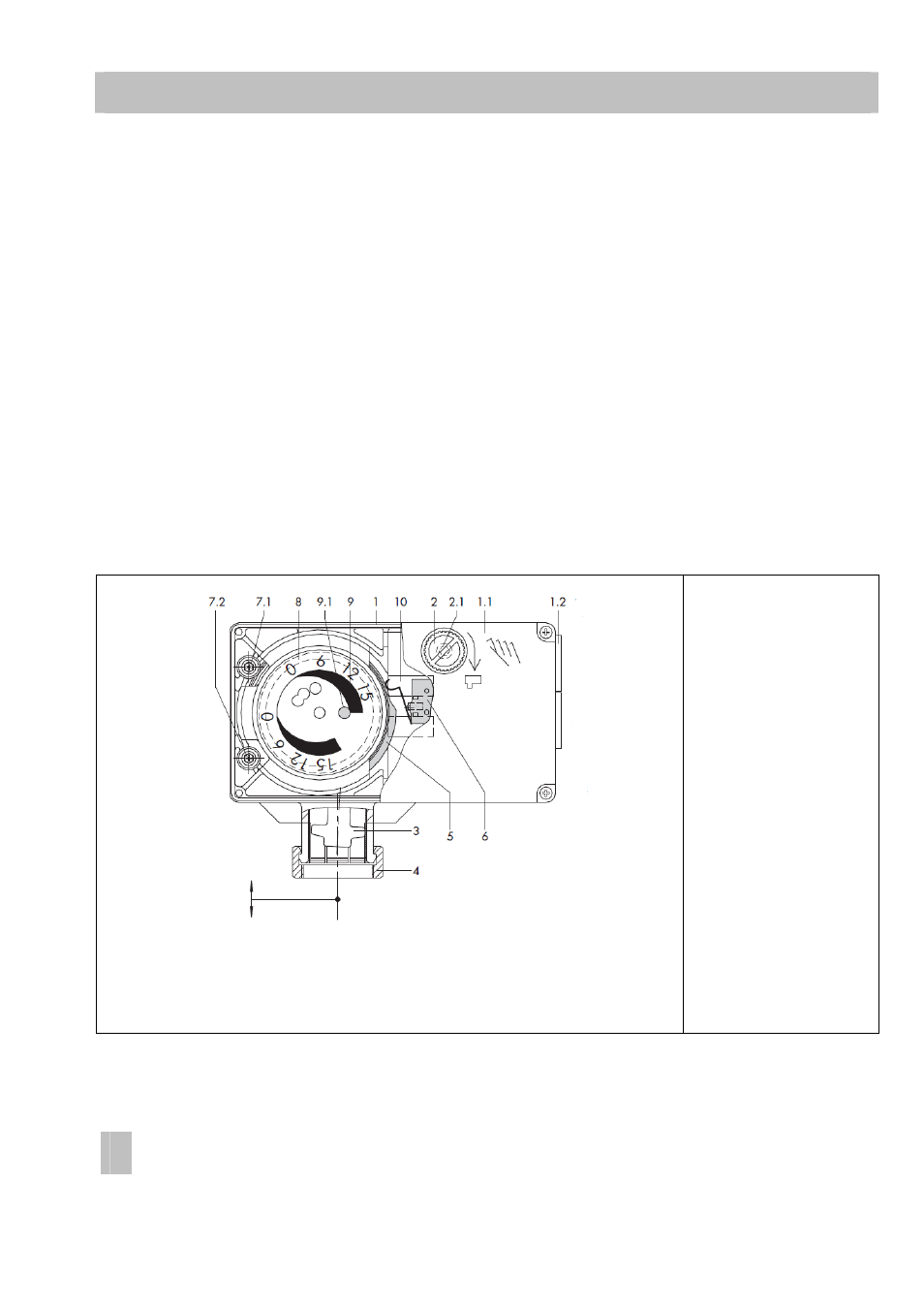

Рис.1 • Привод тип 5824/5825 (передняя крышка открыта), монтаж
на клапан с силовым замыканием
1. Корпус
1.1 Передняя крышка
корпуса
1.2 Кабельный ввод
2. Маховичек Тип 5824
2.1 Установочная ось
3. Шток привода
4. Накидная гайка
5. Кулачковый диск
6. Конечный
выключатель
7.1 Задатчик конечного
контакта
7.2 Задатчик конечного
контакта
8. Пружинный
аккумулятор,
для типа 5825
9. Шкала индикации хода
9.1 Установочный штифт
10. Конечный
выключатель
предельного момента
вращения
6
ЕВ 5824-2 RU
IN
ПРИМЕЧАНИЕ
OUT Запрещается открывать заднюю крышку корпуса!
