Конфигурация и управление с помощью программного обеспечения TROVIS-VIEW

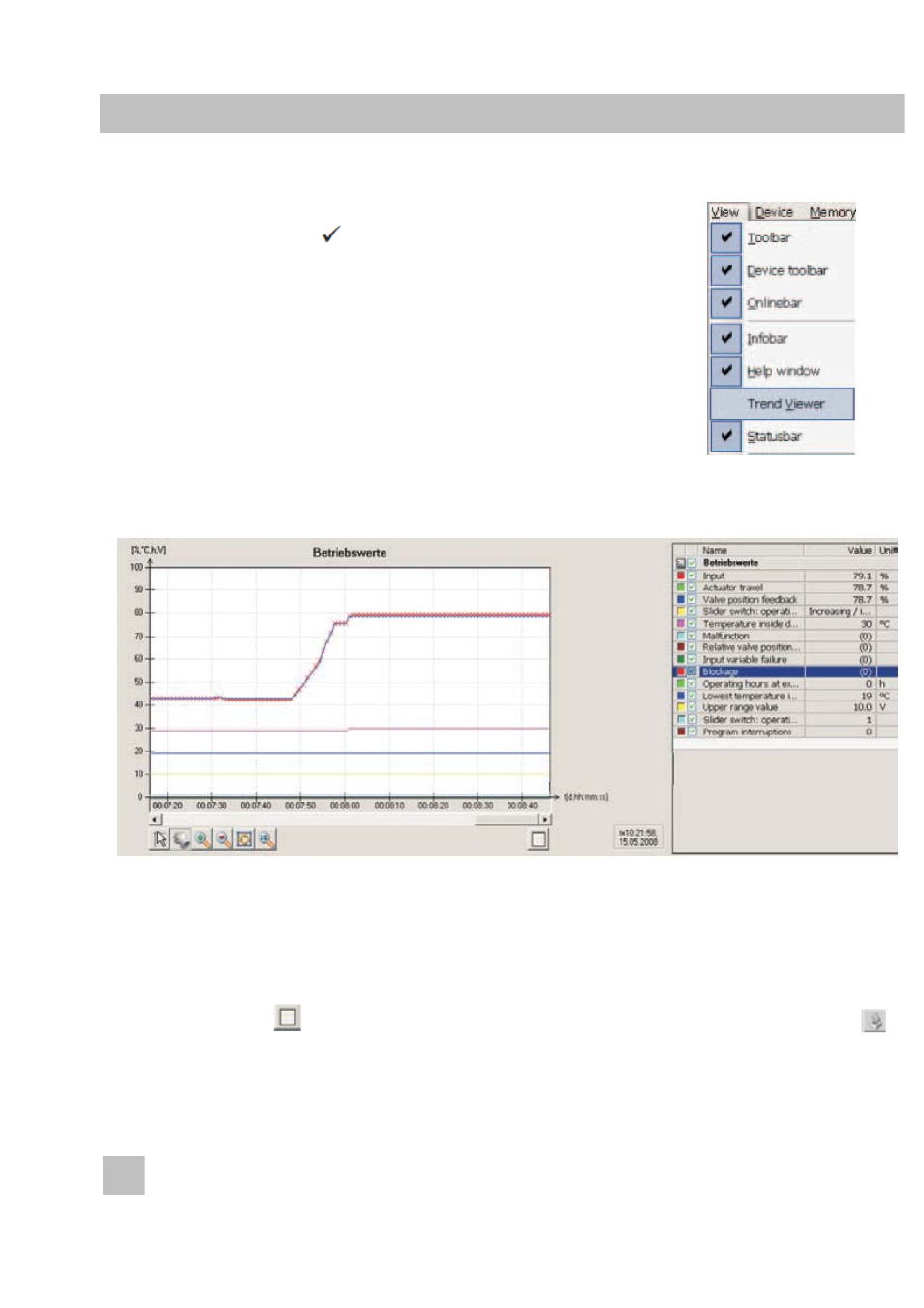

10.9 Рабочие диаграммы данных (Trend Viewer
)
Trend Viewer отображается на дисплее только тогда, когда Trend
Viewer отмечен галочкой (
) в меню View (см.раздел 10.3).
Все данные активированного перечня параметров загружаются с привода в режиме on-line, если
Trend Viewer активирован.
Диаграмма может быть экранизирована. Входной сигнал и/или ход привода можно вывести на
экран, если их параметры помечены галочкой.
Помимо возможно выбора отметок данных можно сместить оси
х
и
у,
и настроить шкалу,
передвигая курсор-перекрестие по диаграмме (появляются значения изменения оси). Также
можно увеличивать и уменьшать диаграмму.
Нажмите на кнопку
, чтобы вывести точки ввода данных в таблице и нажмите на кнопку
,
чтобы экспортировать данные файлом CSV, XML или XLS. CSV файлы – это текстовые файлы,
которые можно редактировать в текстовом редакторе, например Excel. Точки ввода данных
прописаны в файле в строчках и разделены запятой.
