Конфигурация и управление с помощью программного обеспечения TROVIS-VIEW
10.8.1 Дополнительная диагностика в уровне пользователя Specialist
В TROVIS-VIEW уровень пользователя по умолчанию – “Customer”. Текущий уровень
пользователя отображается на экране в панели состояния. Когда уровень пользователя
переключается на “Specialist”, в папке Diagnostics появляется подкаталог Test и Calibration.
Выберите User Level в меню Device для изменения уровня пользователя на Specialist (см.раздел
10.5).

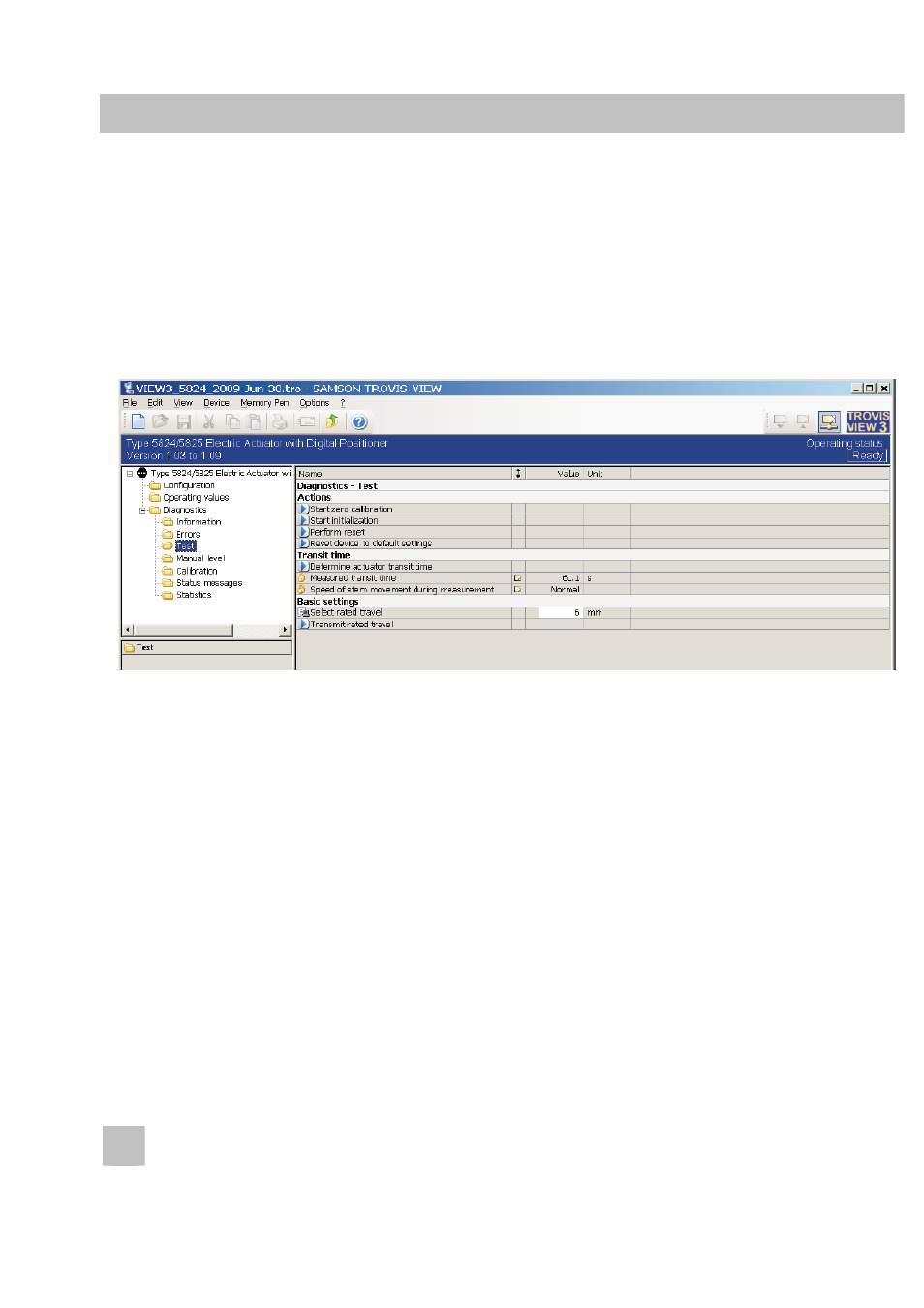

Test ( Испытания )
Start zero calibration:
Привод движется в конечное положение (шток выдвинут). После завершения калибровки нуля,
настраивается время переключения и привод готов для работы. Шток привода движется в
положение, определяемое входным сигналом.
Initialization:
Инициализация позволяет зафиксировать время срабатывания. После изменений на приводе
нужно произвести его новую инициализацию.
Reset:
Происходит перезапуск привода.
Default settings:
При выполнении конфигурации происходит сброс на настройки по умолчанию.
Determine actuator transit time:
Измеряет время, необходимое для перемещения из одного конечного положения в другое.
Enter/transmit rated travel:
Номинальный ход привода может быть установлен на 6, 12 или 15 мм.
