2 обмен данными между приводом и пером памяти – Инструкция по эксплуатации Samson 5825 Электрический привод с позиционером
Страница 54
Обмен данными
11.2.2 Обмен данными между приводом и пером памяти

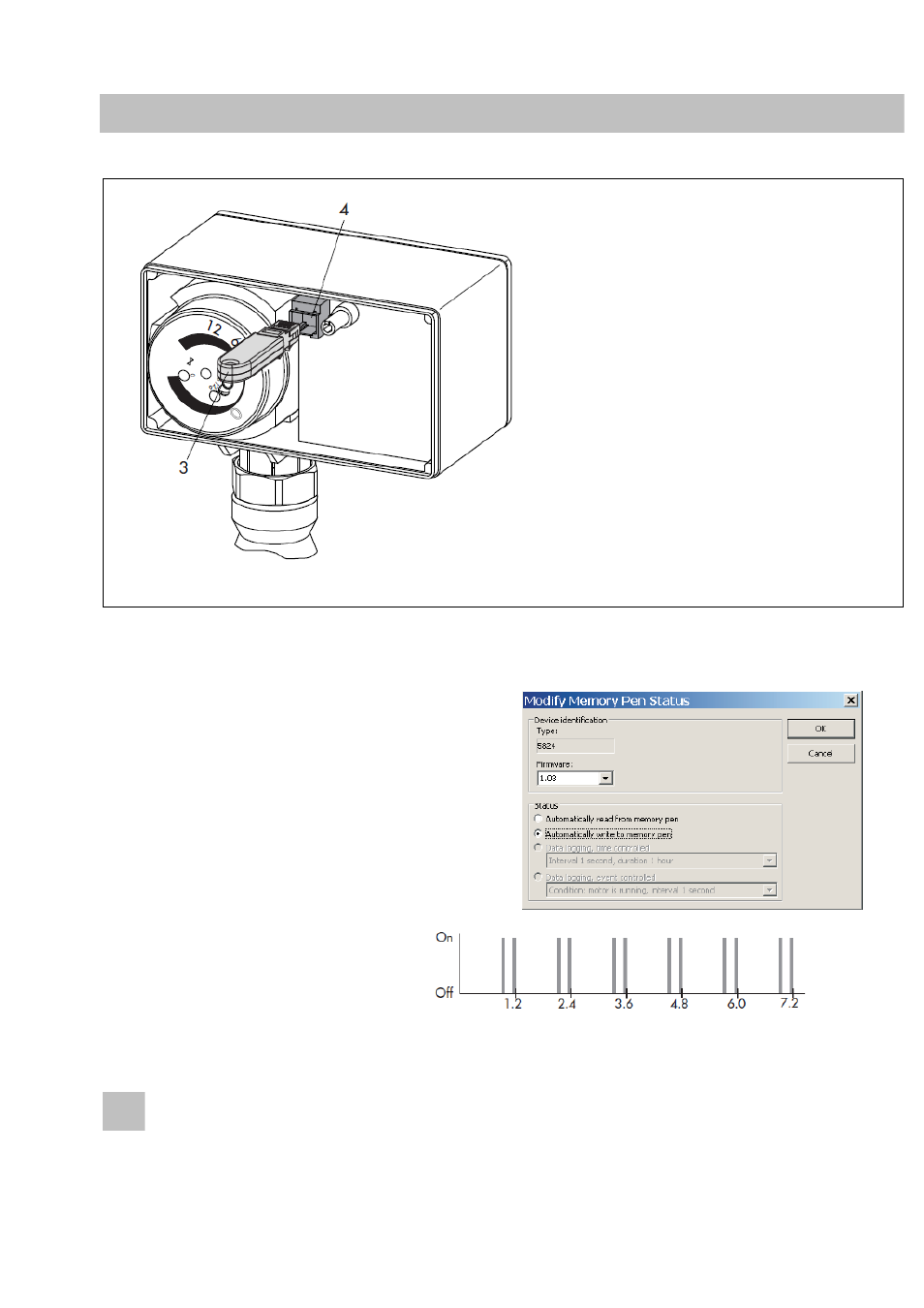

Рис.10 Подключение пера памяти к приводу
1. Вставьте перо памяти (3) вместе с модульным адаптером (2) в серийный интерфейс (порт
COM) компьютера (1) (рис.9).
Перекачивание данных с привода на перо
памяти
2.Выберите Modify memory pen status в меню
Memory pen
В диалоговом окне поставьте галочку напротив
Automatically write to memory pen.
Нажмите ОК для подтверждения.
3.Извлеките перо памяти из компьютера и
вставьте его в серийный интерфейс привода
(рис.10).
Желтый светодиод LED привода показывает,
что передача данных в процессе. Передача
данных завершена, когда желтый
светодиод LED начинает гореть
непрерывно. Извлеките перо памяти
из привода.
Время (сек.)
54
ЕВ 5824-2 RU
3. Перо памяти
4. Серийный интерфейс
(RJ 12 jack)
