2 ползунковый переключатель – Инструкция по эксплуатации Samson 5825 Электрический привод с позиционером
Страница 21

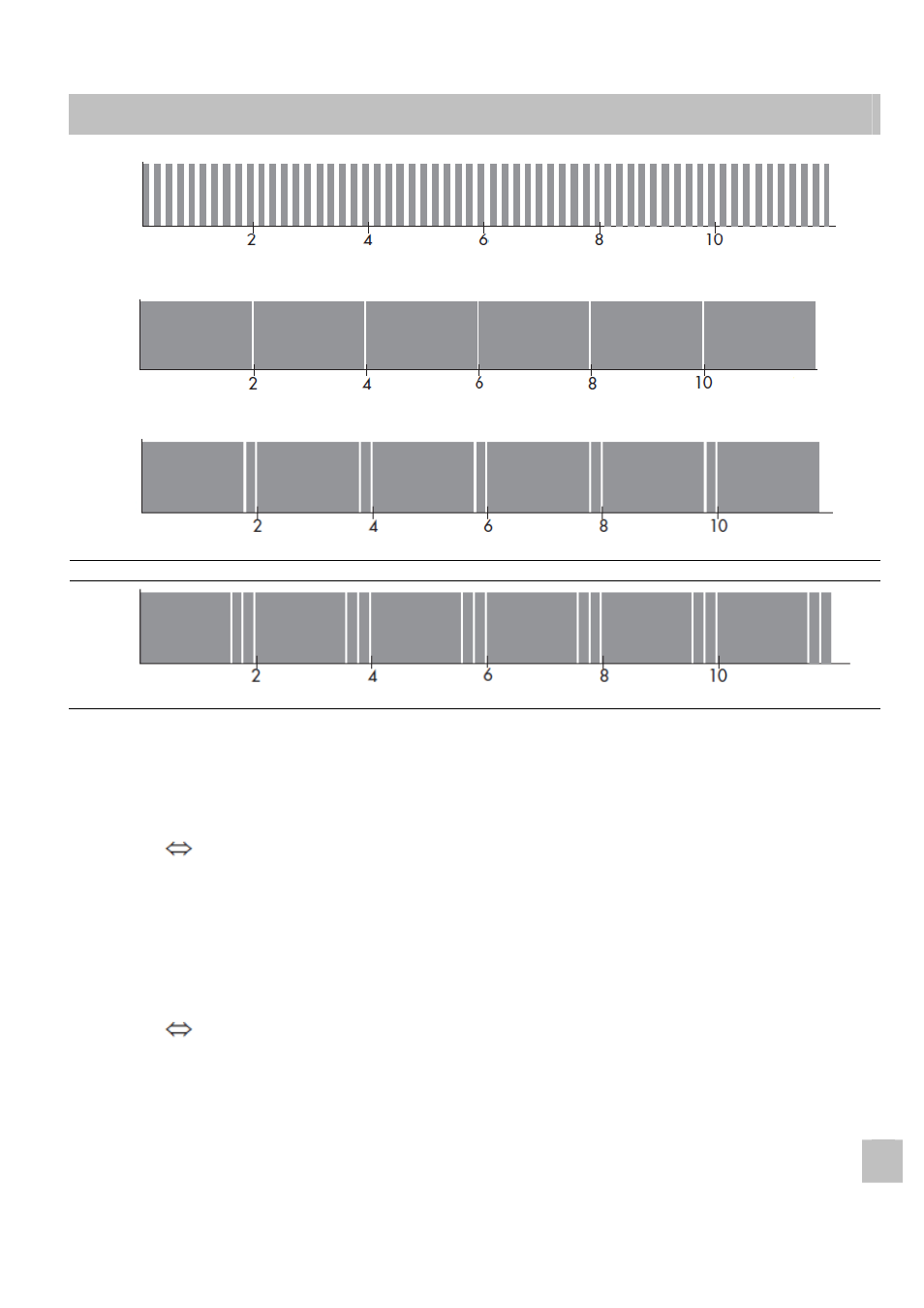

Цифровой позиционер
• Ошибка флэш-памяти
On
Off
Время (сек.)
• Выполняется калибровка нуля (см.раздел 9.2.1)
On
Off
Время (сек.)
• Выполняется измерение время переключения
On
Off
Время (сек.)
• Выполняется инициализация (см.раздел 9.1.3)
On
Off
Время (сек.)
9.1.2 Ползунковый переключатель
Ползунковым переключателем определяется направление действия привода (рис.7):
Ползунковый переключатель передвинут влево (исполнение 24 V) или в положение OFF (исполнение
85…264 V)
Направление движения >> возрастание/возрастание
Шток привода втягивается при возрастании входного сигнала.
Для проходных клапанов направление движения привода >>:
Входной сигнал = 0 V → Клапан закрыт
Входной сигнал = 10 V → Клапан открыт на максимум
Ползунковый переключатель передвинут вправо (исполнение 24 V) или в положение ON (исполнение
85…264 V)
Направление движения >> возрастание/убывание
Шток привода выдвигается при возрастании входного сигнала.
ЕВ 5824-2 RU
21
