9. Цифровой позиционер
Исполнение 24 V

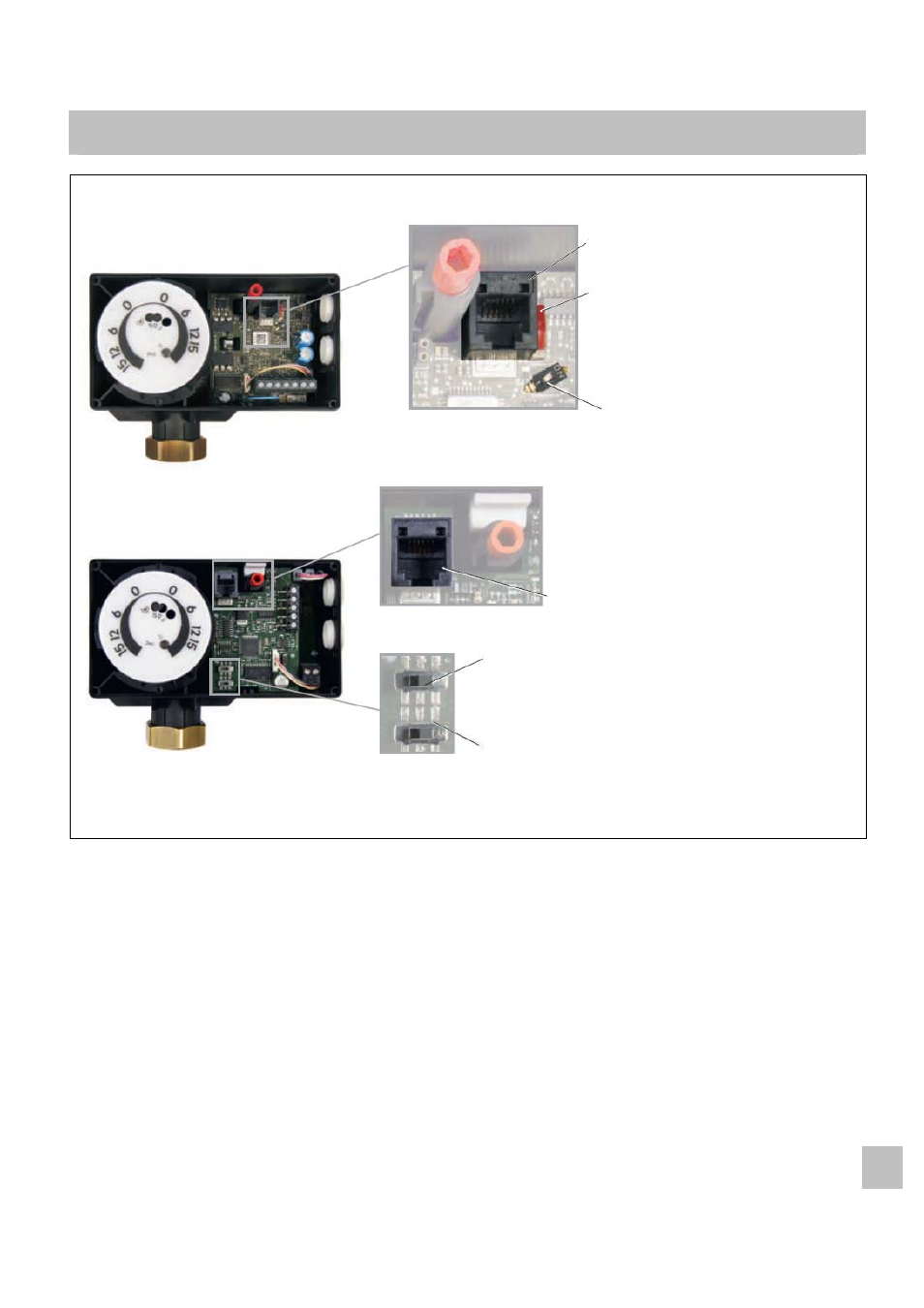

Рис.7 Расположение органов управления под передней крышкой корпуса
9.1 Органы управления
9.1.1 Светодиоды (LED)
Привод имеет красный и желтый светодиоды (LED), отображающие рабочее состояние привода.
Светодиоды (LED) расположены под крышкой сверху привода.
ЕВ 5824-2 RU
19
Серийный интерфейс
Исполнение 85…264 V
Ползунковый выключатель
в положении
ВЫКЛ (влево):
увеличение/увеличение
ВКЛ (вправо):
увеличение/уменьшение
Двойная функция выключателя в
положении выключателя 1
1 (влево): 0…10 V или 0…20 mA
ВКЛ (вправо): 2…10 V или 4…20 mA
Серийный интерфейс
Двойная функция выключателя в положении
выключателя ВЫКЛ
ВЫКЛ (влево): 0…10 V или 0…20 mA
ВКЛ (вправо): 2…10 V или 4…20 mA
Ползунковый выключатель в положении
выключателя ВЫКЛ
ВЫКЛ (влево): увеличение/увеличение
ВКЛ (вправо): увеличение/уменьшение
