Инструкция по эксплуатации Samson 3274 Электрогидравлический привод
Страница 15
15
Установка дополнительных приборов
EB 8340
Схема приоритета не оказывает влияния
на функцию механического положения
безопасности
при
соответственно
выбранном приводе.
Направление действия –SW2
SW2-
Вкл (on) <> возрастание сигнала
управления выдвигает шток привода.
SW2-
Выкл (off) >> возрастание сигнала
управления втягивает шток привода.
Выходной сигнал SW3 и SW4
В зависимости от подключений на клеммах
32, 32,
и 33
SW3
и SW4-Вкл. (on): 4…20мА или 2…10B
SW3
и SW4-Выкл.(off): 0…20мА или
0…10B
Важно.
Оба переключателя SW3 и SW4 всегда
должны
находиться
в
одинаковом
положении!
Пояснение
для
режима
разбивки
диапазона:
Для устранения перекрытия в работе
клапанов при их установке необходимо
предусмотреть т.н. мертвую зону (см.
рис. 9) порядка ±0,5мА. В таком случае
клапан 1 был бы установлен на диапазон
от 11,5 до 4 мА, а клапан 2 на диапазон
от 12,5 до 20 мА. Соответствующие
значения действуют и при использовании
сигналов постоянного напряжения.
Органы регулировки
Органы
регулировки
(
рис. 10)
располагаются на крышке электронного
блока привода. Доступ к ним свободен,
если отвинтить винты на боковой крышке
корпуса и снять ее.
Внимание!
Прибор
находится
под
напряжением.
Переключателем SW, состоящим
из
четырех объединенных переключателей
SW1…4,
можно задавать следующие
функции:
Схема приоритета SW1
Если подключенный на клеммы 82 и 83
внешний управляющий контакт будет
закрыт, то шток привода независимо от
действующего сигнала управления будет
переведен
в
заданное
конечное
положение:
SW1–
Вкл (on) : шток привода втягивается.
SW1-
Выкл (off): шток привода выдвиг-ся.
Если контакт, подключенный на клеммы 82
и 83, будет открыт, то положение клапана
снова будет определяться величиной
сигнала управления.

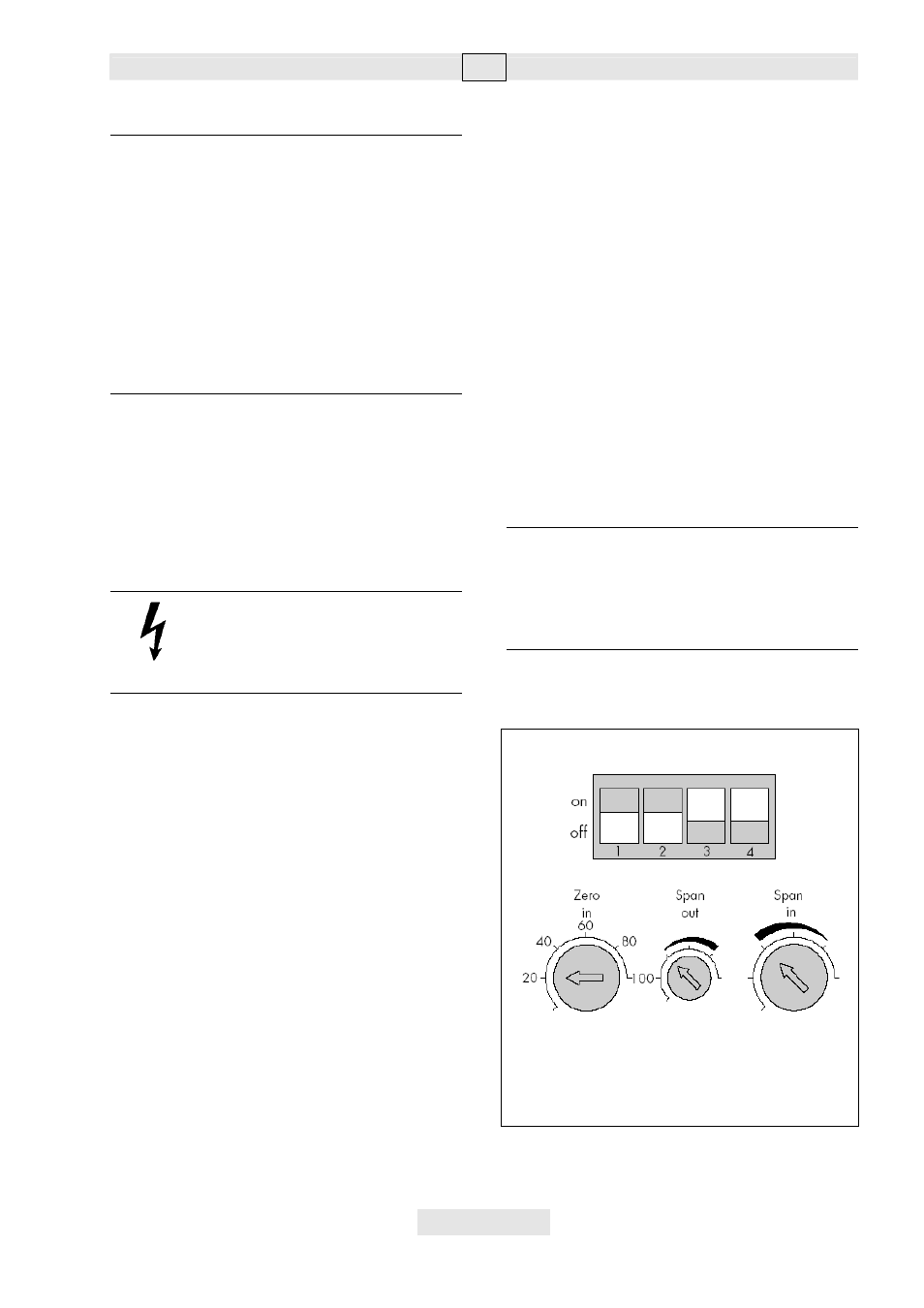

переключатель SW
начало работы выходной сигнал конеч. значение
(
нулевая точка) сигн-ции положения (диапазон)
Рис.10 • Органы регулировки
