7 Конструкция и принцип действия
EB 8340
Электрический концевой выключатель
По запросу приводы могут оснащаться
максимум
тремя перекрывающимися
электрическими переключателями.
Переключатели приводятся в действие
кулачковыми
шайбами, положение
которым можно плавно изменять.
Электродвигатель
отключается
внутренним, фиксировано установленным
выключателем,
срабатывающим от
заданного усилия, который располагается
внутри корпуса (1).
Приводы,
оснащенные возвратными
пружинами, имеют только один такой
выключатель,
т.к. другое конечное
положение определяется пружинами (5.7 и
5.8).
Схема приоритета
Конструкция с позиционером оснащается
схемой приоритета на клеммах 82 и 83,
подробнее см. раздел 4.2.1.
Обогрев
Привод
для низких окружающих
температур заводом-изготовителем может
комплектоваться двумя нагревательными
элементами,
располагающимися в
масляной среде. Режим обогрева
контролируется термостатом, который
включает нагревательные элементы при
температуре менее -10°C и выключает их,
если
температура превышает 0°C.
Электрическое соединение производится
через сетевое подключение N и L.
Устройство обогрева не имеет внутренней
защиты.

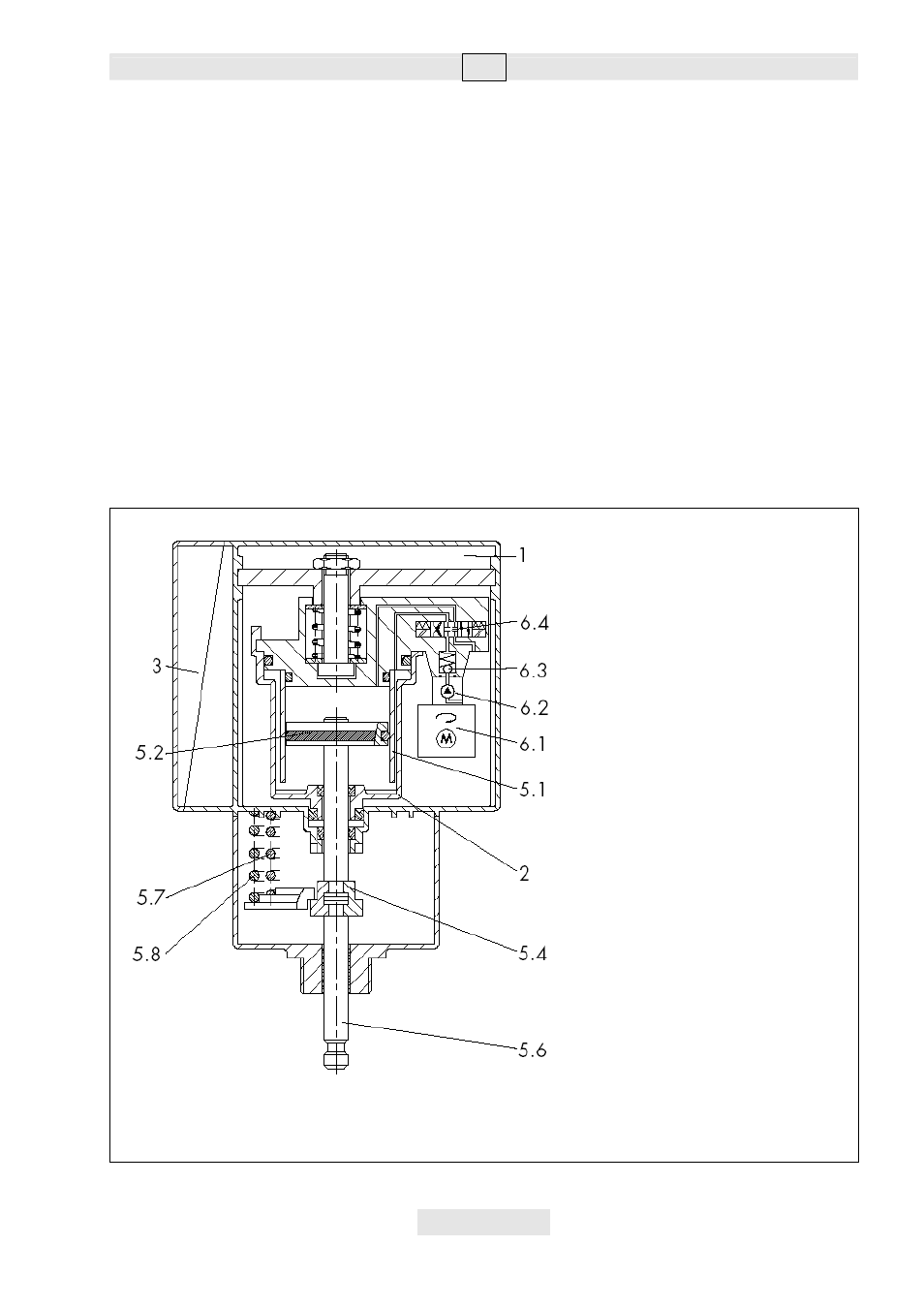

Рис.2 • Конструкция привода
Внимание!
Крышка корпуса зафиксирована
пломбированными винтами.
Все детали привода внутри
корпуса
не требуют
обслуживания. Не допускается
какого-либо вмешательства во
внутреннее устройство привода.
Право снимать корпус с привода
имеет только его предприятие-
изготовитель.
1. Корпус привода с масляным
заполнением
2. Цилиндрический корпус
3. Коробка электрических
подключений
5.1 Цилиндр
5.2 Поршень
5.4 Муфта
5.6 Шток привода
5.7 Пружина
5.8 Пружина
6.1 Электродвигатель
6.2 Насос
6.3 Обратный клапан
6.4 Клапан управления
