11
Электрические подключения
EB 8340

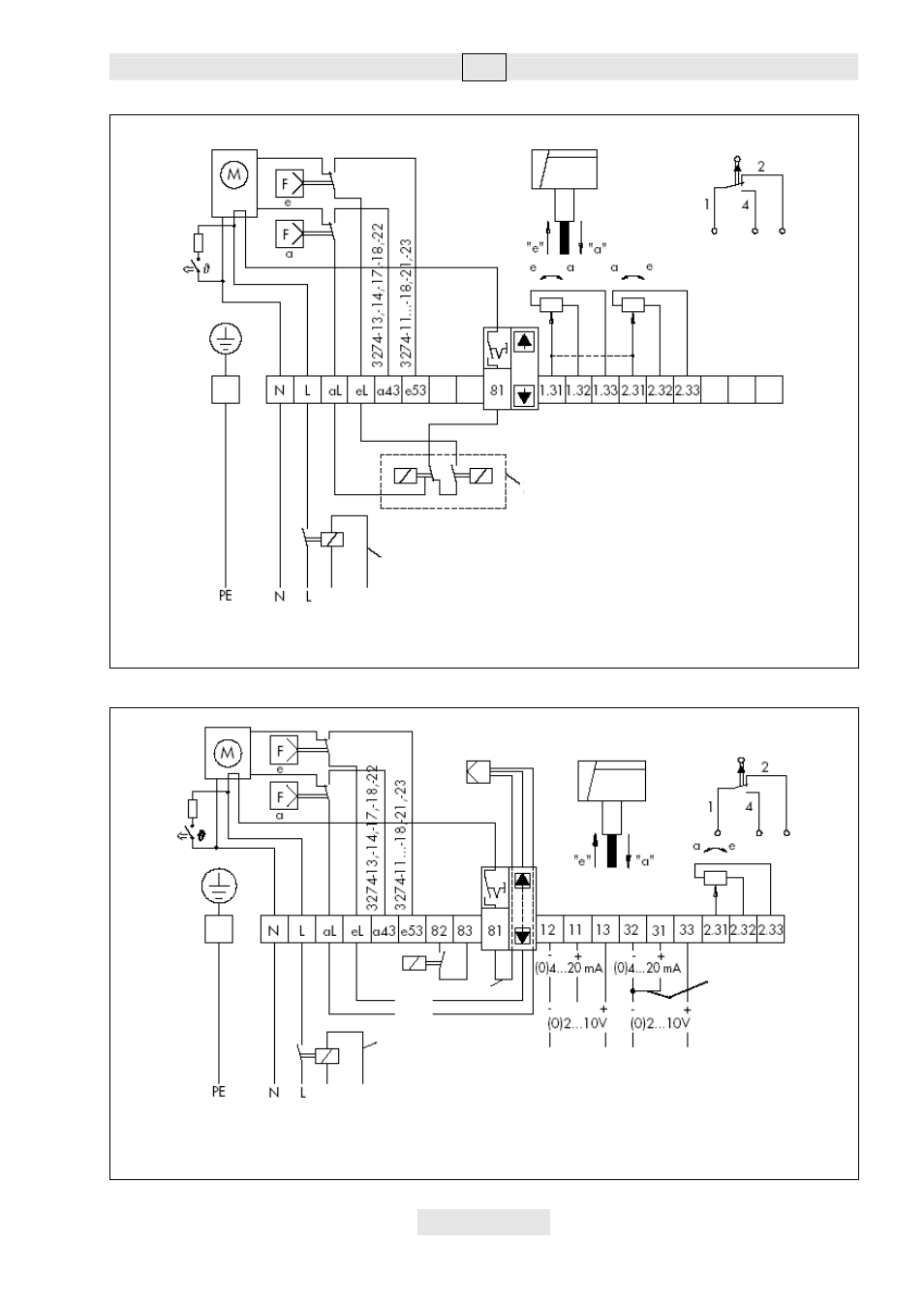

Рис.5 • Схема подключения приводов для 3-позиционного сигнала
Рис.6 • Схема подключения приводов с позиционером
Внимание!
Выходное реле регулятора,
управляющее сигналами αL и уL,
идущими к приводу, можно
подключать только через клемму 81
(
равных потенциалов)
нагреватель
ный
элемент
регулятор
защитная цепь; только тип 3274-2х
нагреватель
ный
элемент
Схема
пр
иор
ите
та
втягивается выдвигается
втягивается выдвигается
белый
зеленый
коричневый
защитная цепь;
только для тип 3274-2х
вход выход
сигнал управления (сигнализация)
перемычка для 0(2)…10V
обрат. связь непременно
обязательна
