Инструкция по эксплуатации Samson 3274 Электрогидравлический привод
Страница 16
16
Установка дополнительных приборов
EB 8340
Направление действия >>:
7.
Установить переключатель SW2 в
положение Выкл (off).
ZERO-
регулятор
(
нулевая
точка)
повернуть до упора влево (0%),
регулятор
Span_in
установить
среднее
положение
(
имеется
маркированная точка).
8.
Установить
входной
сигнал
на
источнике тока в начальное значение
(4
мА).
9.
Медленно
поворачивать
ZERO-
регулятор из его крайнего положения
вправо до тех пор, когда погаснет
светодиод, а затем, минимально
довернув
потенциометр
обратно,
вновь добиться свечения светодиода.
Посредством этого вырабатывается
максимальное усилие в закрытом
положении.
10.
Перевести
клапан
с
помощью
устройства ручной перестановки в
верхнее конечное положение. Это
значит, что шток привода должен
полностью втянуться внутрь.
Установка на клапане
Описание
относится
к
проходному
клапану,
который
закрывается
при
выдвижении штока привода, а также к 3-
ходовому клапану, который закрывается с
двух сторон.
Выбрать диапазон сигнала управления,
например, 4…20мА.
Предварительная установка
(
требуется
для
обоих
направлений
действия, как >>, так и <>)
1.
Открыть разделительную клемму
81
посредством
подъема
размыкающей кнопки (см. рис. 8).
2.
Перевести
клапан
посредством
вручную
в
нижнее
конечное
положение. Это значит, что шток
привода должен выдвинуться до
упора в седло клапана.
(
При
наличии
электрического
устройства ручной перестановки
использовать кнопку «+», в случае
механического устройства ручной
перестановки
использовать
механическую зубчатую передачу
(
разделы 3.1.1 и 3.1.2).
3.
В
зависимости
от
величины
рабочего хода (15мм или 30мм)
поворачивать
соответствующий
сегмент зубчатого колеса на его оси
так, чтобы стрелка маркировки
установилась
над
местом
зацепления зубчатых колес (рис.
11).
4.
Удерживать в данном положении
сегмент
зубчатого
колеса
и
зубчатое колесо, а с помощью
отвертки
повернуть
ось
потенциометра обратной связи Р1
до упора направо.
5.
Предварительно выбрать выходной
сигнал индикации положения с
помощью переключателей SW3 и
SW4.
6.
Соединить
клеммы
входного
сигнала (сигнал управления w) с
соответствующим
источником
постоянного тока или напряжения
(
либо
с
регулятором).
Присоединить к клеммам 31 и 32
измеритель тока для индикации
положения.
потенциометр
обратной связи 0…1000 Ом
для конструкции с позиционером
и датчиком положения

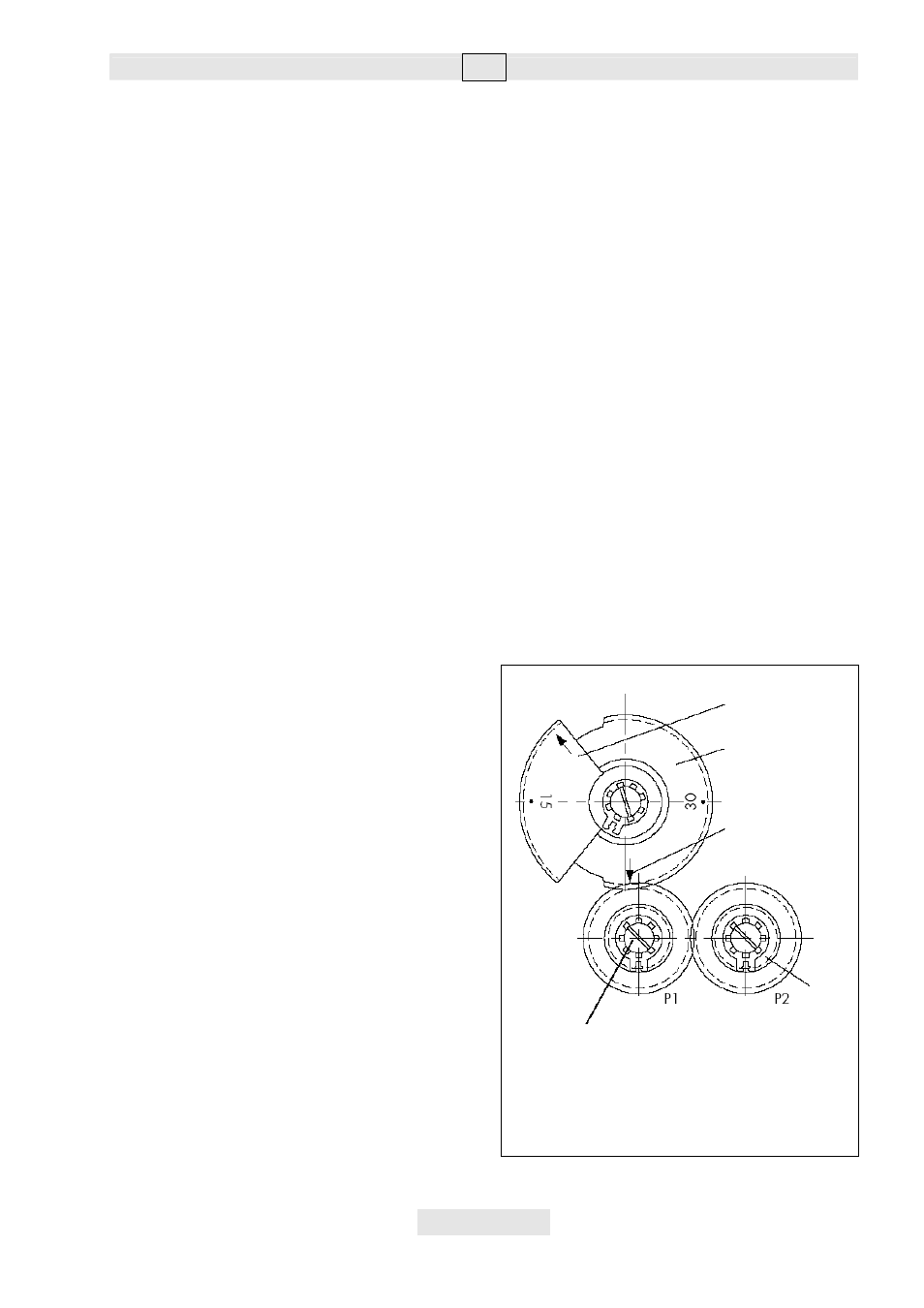

Рис.11 • Установка рабочего хода
сегмент для
рабочего хода 15мм
сегмент для
рабочего хода 30мм
положение маркир.
стрелки для макс.
выдвинутого штока
резист.
дистанц.
датчик
