12
Эксплуатация
EB 8340

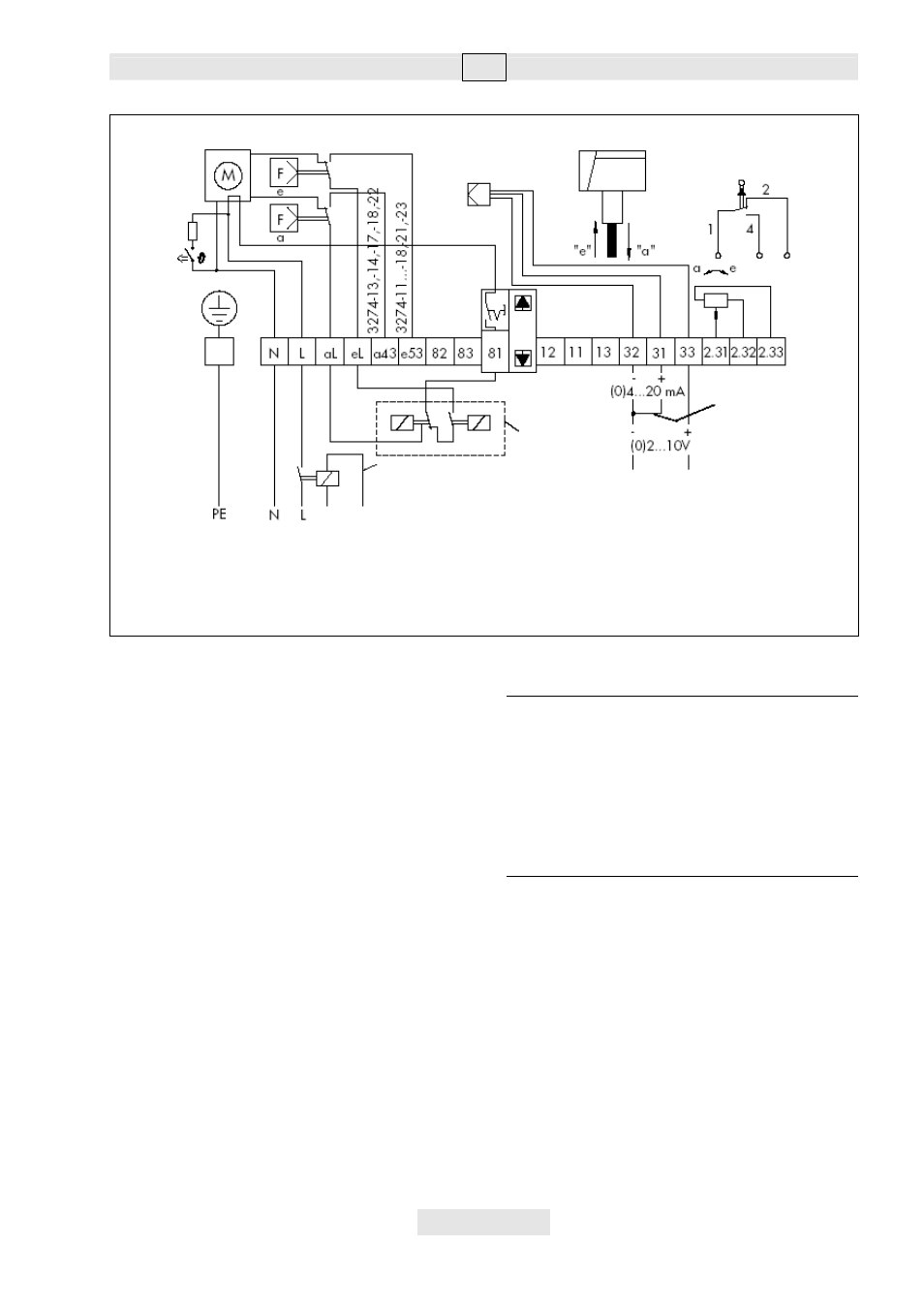

Рис.5 • Схема подключения приводов с датчиком положения
4.
Эксплуатация
4.1
Ручное управление
приводом
4.1.1
Конструкция с электрическим
устройством ручной перестановки
Тип 3274-11…-14 и –22…-23
Посредством двух кнопок на боковой
крышке можно выдвигать и втягивать шток
привода, перемещая, таким образом,
регулирующий клапан в требующееся Вам
положение
По окончании нажатия кнопок привод
снова переходит в режим работы от
сигнала управления, поступающего от
регулирующего устройства.
Важно!
Если, к примеру, для пуска установки
необходимо снять приоритет сигнала
управления и зафиксировать положение
клапана на каком-либо определенном
уровне,
то
необходимо
открыть
соединительную клемму 81 (см. рис. 8).
Для
этого
действуйте
следующим
образом:
1.
Отключить напряжение
2.
Снять боковую крышку корпуса после
отвинчивания ее крепежных винтов.
3.
Подвести отвертку на разделительной
клемме 81 под размыкающую кнопку и
поднять ее до срабатывания фиксации.
При этом красный маркировочный
штифт исчезнет.
4.
Снова привинтить крышку.
5.
Включить питающее напряжение.
нагреватель
ный
элемент
втягивается выдвигается
регулятор
защитная цепь; только тип 3274-2х
перемычка для 0(2)…10V
обрат. связь непременно
обязательна
выход
