13 Эксплуатация
EB 8340
Теперь сигнал управления отключен, а
клапан можно перевести в требующееся
положение нажатием кнопок EIN и AUS.
При этом клапан зафиксируется в
заданном положении.
Если сигналу управления, поступающему
от какого-либо регулирующего устройства,
снова надо дать приоритет, действуйте
следующим образом. 1. Отключить напряжение и снять крышку
привода.
2.
Сильно нажать размыкающую кнопку
вниз до ее фиксации в нижнем
положении так, чтобы стал виден
красный маркировочный штифт.
3. Привинтить на место крышку и подать
напряжение питания.

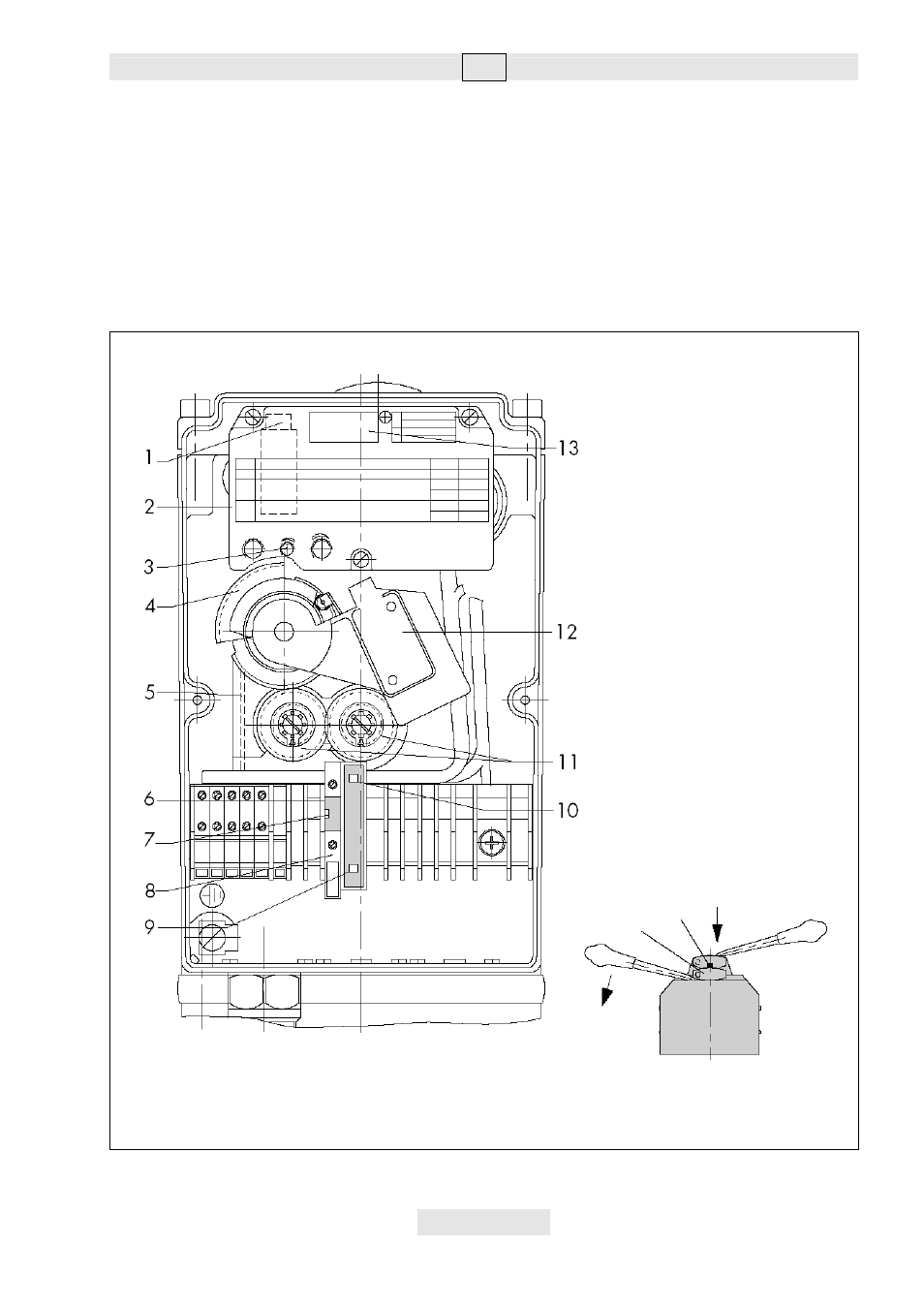

Рис.8 • Коробка подключений с регулировочными элементами
1. Предохранитель
2. Электроника управления
электродвигателем
3. Регулировочный элемент
для конструкции,
оснащенной позиционером
4. Сегмент зубчатого колеса
5. Подвижный стержень
6. Размыкающая кнопка
7. Маркировочный штифт
8. Разделительная кремма
9. Кнопка выдвижения штока
привода
10. Кнопка втягивания штока
привода
11. Потенциометрический
дистанционный датчик
12. Концевой выключатель
13. Блок ползунковых
переключателей для
конструкции, оснащенной
позиционером
Разделительная клемма
красный разделит. клемма
маркировочный штифт закрывается
размыкающая кнопка
разделительная
клемма
открывается
