Электрическое подключение
При оборудовании электрических
цепей
следует
соблюдать
действующие в соответствующей
стране национальные технические
нормы
и
правила
техники
безопасности.
В Германии – это положения VDE и правила
техники безопасности профессиональных
союзов.
При монтаже во взрывоопасных зонах
действуют
национальные
предписания
соответствующей страны. В Германии к ним
относятся положения VDE 0165 / EN 60079.
При выполнении подключений для сигналов
постоянного
тока
или
напряжения
обязательно
соблюдать
правильную
полярность.
Для подключения освидетельствованных
искрозащищенных
электрических
схем
действуют
положения
сертификата
соответствия PTB 01 ATEX 2086 X для зоны 2
или 22 (см. страницы 10 и 11).
При подключении сигналов постоянного тока
необходимо соблюдать полярность.
Не
допускается
отвинчивать
винты,
зафиксированные лаковым покрытием.
Электрическое
подключение
прибора
производится через
резьбовое кабельное
соединение М20 х 1,5 к клеммам корпуса либо
через соединительную розетку (рис.13).
Соединительные провода
Рекомендуется прокладывать соединительные
линии проводами сечением от 0,5 до 2,5мм
2
.
Для резьбовых кабельных соединений М 20 х
1,5 подходят соединительные провода с
внешним диаметром от 6 до 12мм.
Степень защиты
Приборы могут переоснащаться со степени
защиты IP54 на степень защиты IP65
посредством замены фильтра в крышке
прибора.
Вспомогательное ручное управление
По
запросу
приборы
оснащаются
вспомогательным ручным управлением, чтобы
при отсутствии номинального сигнала иметь
возможность управления вручную:
-
в виде пусковой кнопки на крышке
прибора
-
в виде нажимной кнопки на крышке
прибора
-
в виде нажимной кнопки под крышкой
прибора (см. стр. 8, рис.12)
Примечание. Для безопасных схем следует
использовать приборы без вспомогательного
ручного управления.

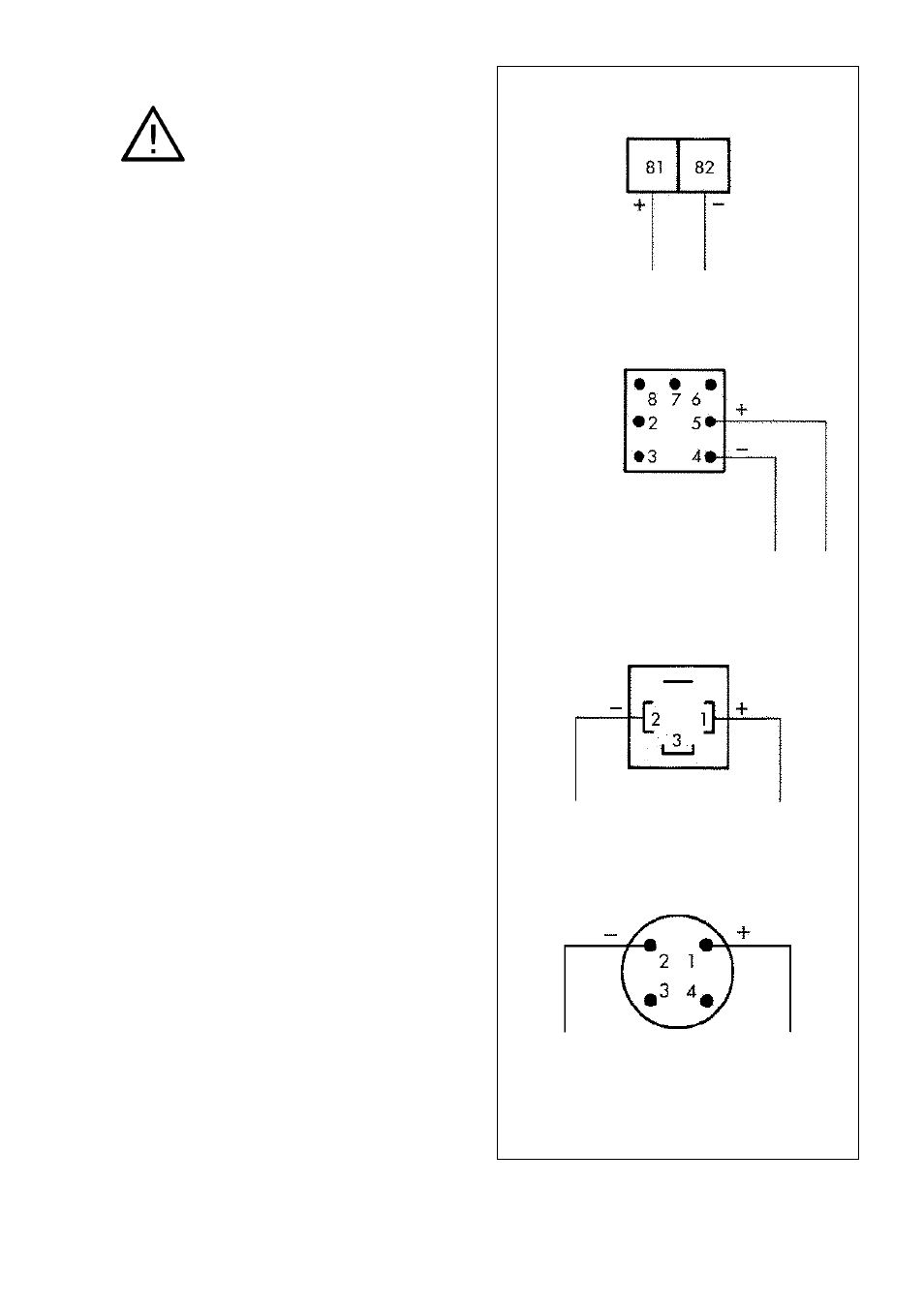

Схемы подключения
Клеммное соединение в корпусе
голубой коричнев
.
Угловой штекер Harting
голубой коричневый
Приборная розетка согласно EN 175301-803
голубой коричневый
Соединительная розетка М 12 х 1
Рис. 13
