Eb 3963 ru – Инструкция по эксплуатации Samson 3963 Магнитный клапан
Страница 4
Монтаж с адаптерной платой на
прямоходные приводы с ребром NAMUR
согласно DIN IEC 60534-6-1
Тип 3963-ХХХ0Х0
Эти приборы могут устанавливаться с адаптерной
платой (рис.6) на прямоходные приводы с ребром
NAMUR.
При
одновременном
монтаже
позиционеров
или
концевых
датчиков
на
прямоходные приводы с условным диаметром ≤ Ду
50 требуется держатель (зак.№. 0320-1416)
Монтаж на прямоходные приводы с
CrNiMo-трубчатым резьбовым
соединением
Тип 3963-ХХХ0Х1Х0 / -ХХХ0Х142
Эти приборы могут монтироваться с
CrNiMo-
трубчатым резьбовым соединением
на прямоходные
приводы, например, SAMSON-тип3271 или 3277
(рис.7). Указания по монтажу для SAMSON-
приборов см. в инструкциях по монтажу и
эксплуатации ЕВ 8310 и ЕВ 8311.

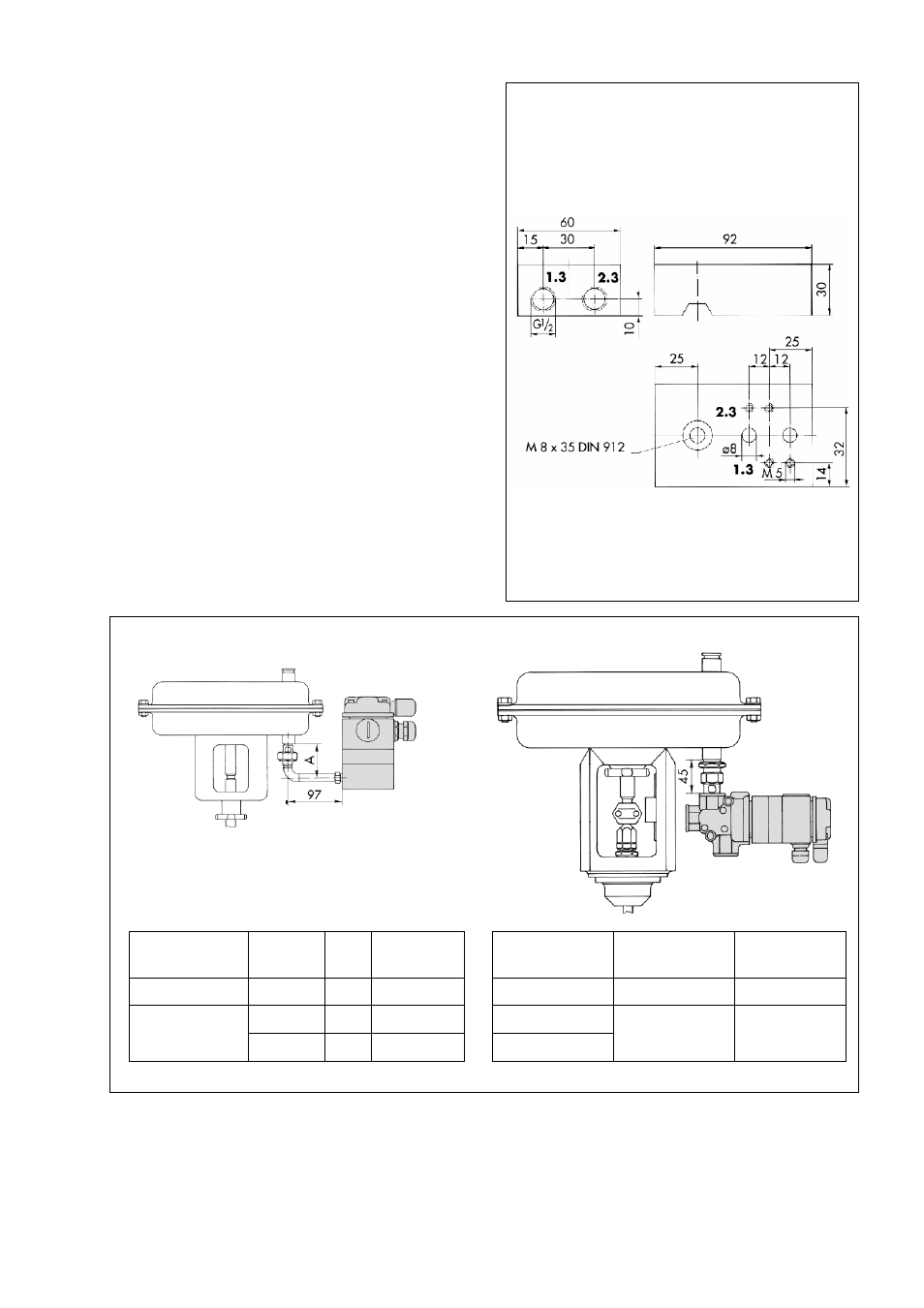

Плата адаптера
NAMUR-ребро/NAMUR-канал
(зак.№. 1400-6751)
Рис. 6. Размеры в мм
Монтаж на прямоходные приводы с CrNiMo-трубчатым резьбовым соединением
Площадь
привода
Подклю-
чение
А
Зак.№.
Площадь
привода
Подключение
Зак.№.
80/ 240см
2
G ¼ / ¼
64
1400-6759
1400см
2
G ¾ / ½
1400-6736
G ⅜ / ¼ 75
1400-6761
2100см
2
350/ 700см
2
G ⅜ / 1/2 64
1400-6735
2800см
2
G 1/ ½
1400-6737
Рис. 7. Размеры в мм
EB
3963
RU
- 4 -
