Страница 5
Монтаж на соединительном блоке для
прямоходного привода SAMSON тип
3277
Тип 3963 – ХХХ0Х2
Эти
приборы
могут
монтироваться
на
соединительном блоке для прямоходного
привода SAMSON тип 3277 с позиционером
SAMSON тип 3730-Х, 3731-Х, 3766, 3767 или
378Х (рис.8). Перед монтажом следует
проверить правильность положения четырех
уплотнительных
колец
на
установочной
поверхности.
Крепление
осуществляется
двумя винтами М5х55 ISO 4762. Монтажная
оснастка входит в комплект поставки. Указания
по монтажу для SAMSON-приборов см. в
инструкциях по монтажу и эксплуатации.
Монтаж на прямоходные приводы с
ребром NAMUR согласно DIN IEC 534
Тип 3963 –ХХХ002
Прибор
может
устанавливаться
непосредственно на прямоходный привод с
ребром NAMUR. Крепление производится
имеющимся в комплекте поставки винтом
М8х35 ISO 4762.

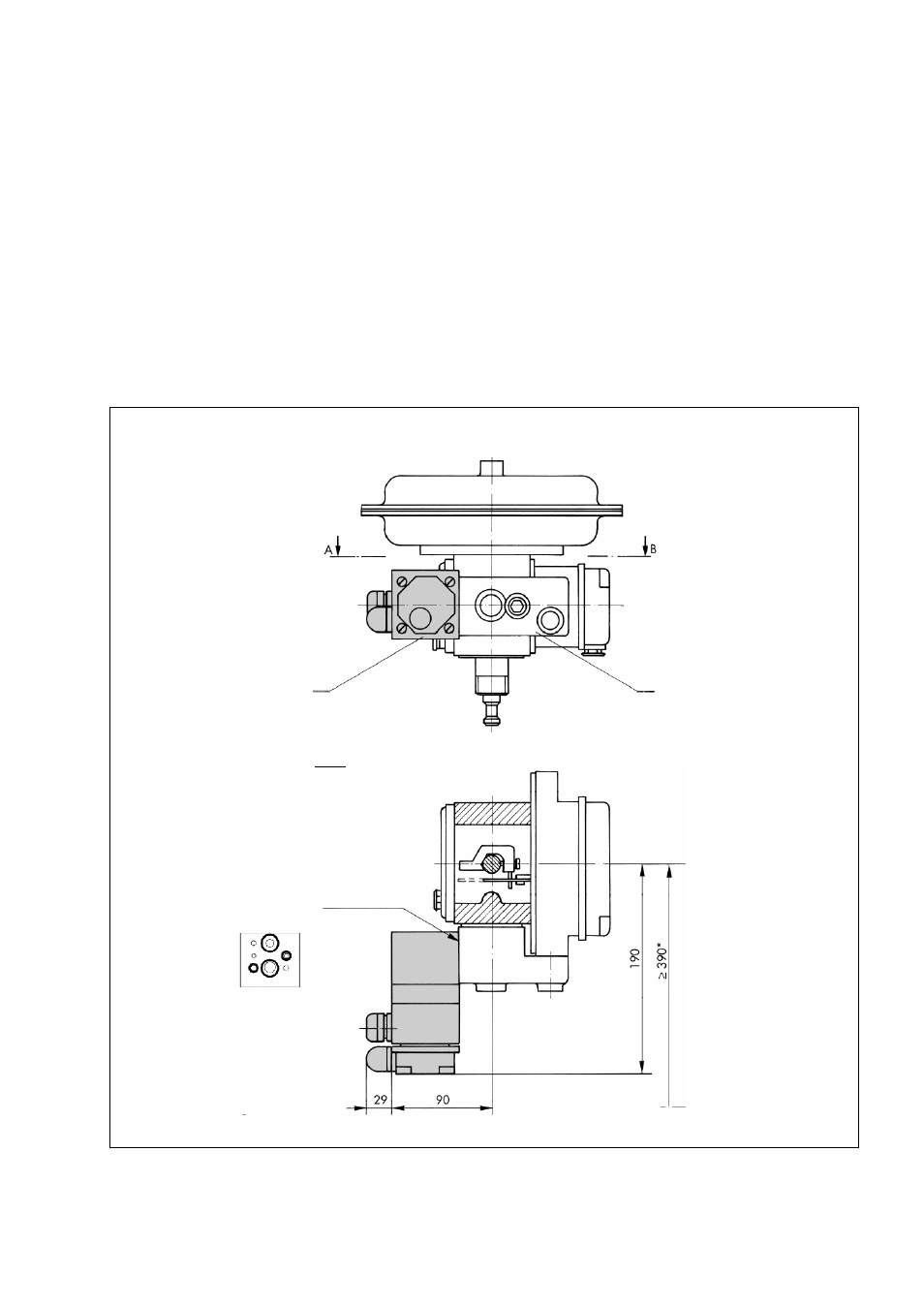

Монтаж на соединительный блок для прямоходного привода SAMSON тип 3277
А-В
Рис. 8. Размеры в мм
- 5 -
EB 3963 RU
Соединительный блок G ¼
(зак.№. 1400-8813).
Для привода «шток ¼ NPT
(зак.№. 1400-8814) с
комплектом для трубного
монтажа для привода версии
«шток втягивается».
тип 3963-ХХХ0Х3
установочная поверхность
*свободное
пространство для
установки крышки
корпуса
