Монтаж на поворотные приводы с NAMUR-
каналом в соответствии с VDI/VDE 3845
Тип 3963-ХХХХХ0
Эти приборы могут устанавливаться прямым
монтажом на поворотные приводы с NAMUR-
каналом
(рис.4).
Перед
монтажом
следует
проверить
правильность
положения
двух
уплотнительных колец. Посредством резьбовой
шпильки-ключа М5х10 DIN 916 на соединительном
фланце поворотного привода устанавливается
направление
вращения.
Крепление
осуществляется двумя винтами М5х35 DIN 912.
Монтажные принадлежности входят в объем
поставки.
Монтаж
на
дроссельном
блоке
для
поворотных приводов с NAMUR-каналом
согласно VDI/VDE 3845
Тип 3963-ХХХ1003
Эти
приборы
могут
устанавливаться
на
дроссельном блоке для поворотных приводов с
NAMUR-каналом (рис.5). Дроссельная функция
определяется по соответствующему символу на
приборе. При вращении с помощью отвертки
дроссельных винтов вправо или влево можно
устанавливать время открывания и закрывания в
соотношении 1:15.
NAMUR-канал согласно VDI/VDE 3845

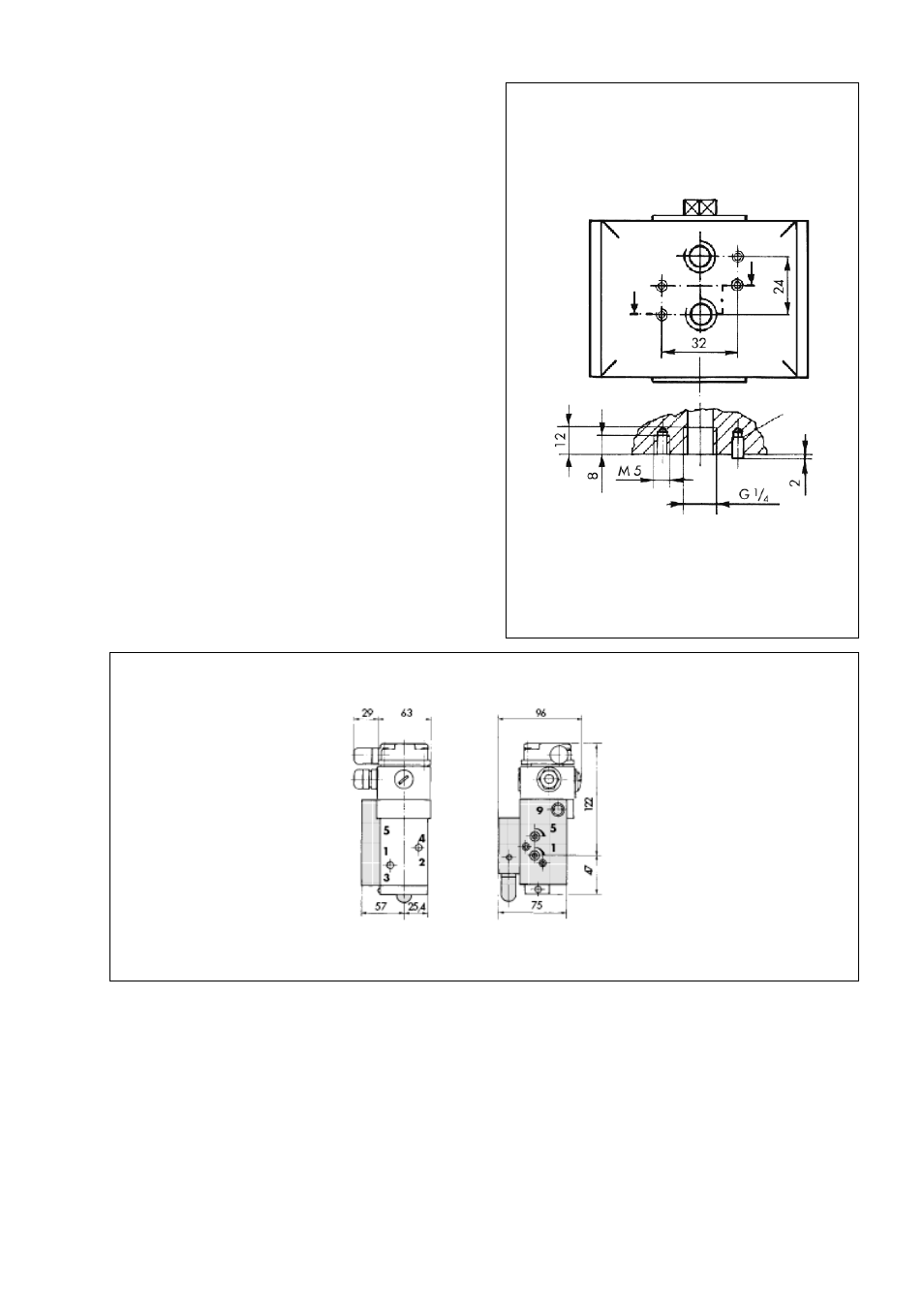

Рис. 4. Размеры в мм
Монтаж на дроссельном блоке поворотных приводов простого действия (зак.№. 1400-6764)
Рис. 5. Размеры в мм
- 3 -
EB 3963 RU
резьбовая
шпилька-ключ
