Eb 3963 ru – Инструкция по эксплуатации Samson 3963 Магнитный клапан
Страница 8
Тип 3963-ХХХ0002/ -ХХХ0012
-ХХХ0022/ -ХХХ1011
Для этих приборов состояние при поставке
характеризуется внутренней подачей давления
питания через подключение 4. Переход на
внешнюю подачу питающего давления через
подключение 9 следует выполнять в указанном
ниже порядке (рис. 11):
1. Снять корпусную крышку, вывинтив для
этого четыре цилиндрических винта.
2. После отвинчивания трех цилиндрических
винтов с внутренним шестигранным кантом
снять магнитный клапан с соединительной
платы.
3. Повернуть плоское уплотнение на 180º.
Язычок плоского уплотнения при этом будет
располагаться в корпусной выемке платы
«9».
4. Закрепить магнитный клапан и крышку
корпуса.
Тип 3963-ХХХ0001/ -ХХХ0011/
-ХХХ0032/ -ХХХ0101/
-ХХХ0111/ -ХХХ0131/
-ХХХ1001/ -ХХХ1201/
-ХХХ8001
В этих приборах перестановка на внешнюю
подачу питающего давления не представляется
возможной.
Плоское
уплотнение
быть
размещено в соответствии с принципом
«внешней подачи через подключение 4» (рис.
11).
Рециркуляция отработанного воздуха
Тип 3963-ХХХ0013Х
Эти приборы в состоянии при поставке имеют
глухую пробку, закрывающую подключение 4.
Если
в
исполнительных
приводах
с
возвратными пружинами будет использоваться
рециркуляция отработанного воздуха, глухую
пробку следует удалить и соединить шлангом с
Ду4…Ду10 (в зависимости от размера привода)
подключение 4 с пространством рабочих пружин
исполнительного привода.
Дроссели
Тип 3963-ХХХХй/ -ХХХХ2/-ХХХХ3
Эти приборы оснащены одним или двумя
дросселями. Функция дросселей поясняется
условными обозначениями, расположенными на
приборе. Вращением отверткой вправо или
влево дроссельных винтов, расположенных под
крышкой корпуса и на плате адаптера, можно
регулировать продолжительность открытого и
закрытого состояния дросселей в соотношении
1:15 (Рис. 12).
EB
3963
RU
- 8 -

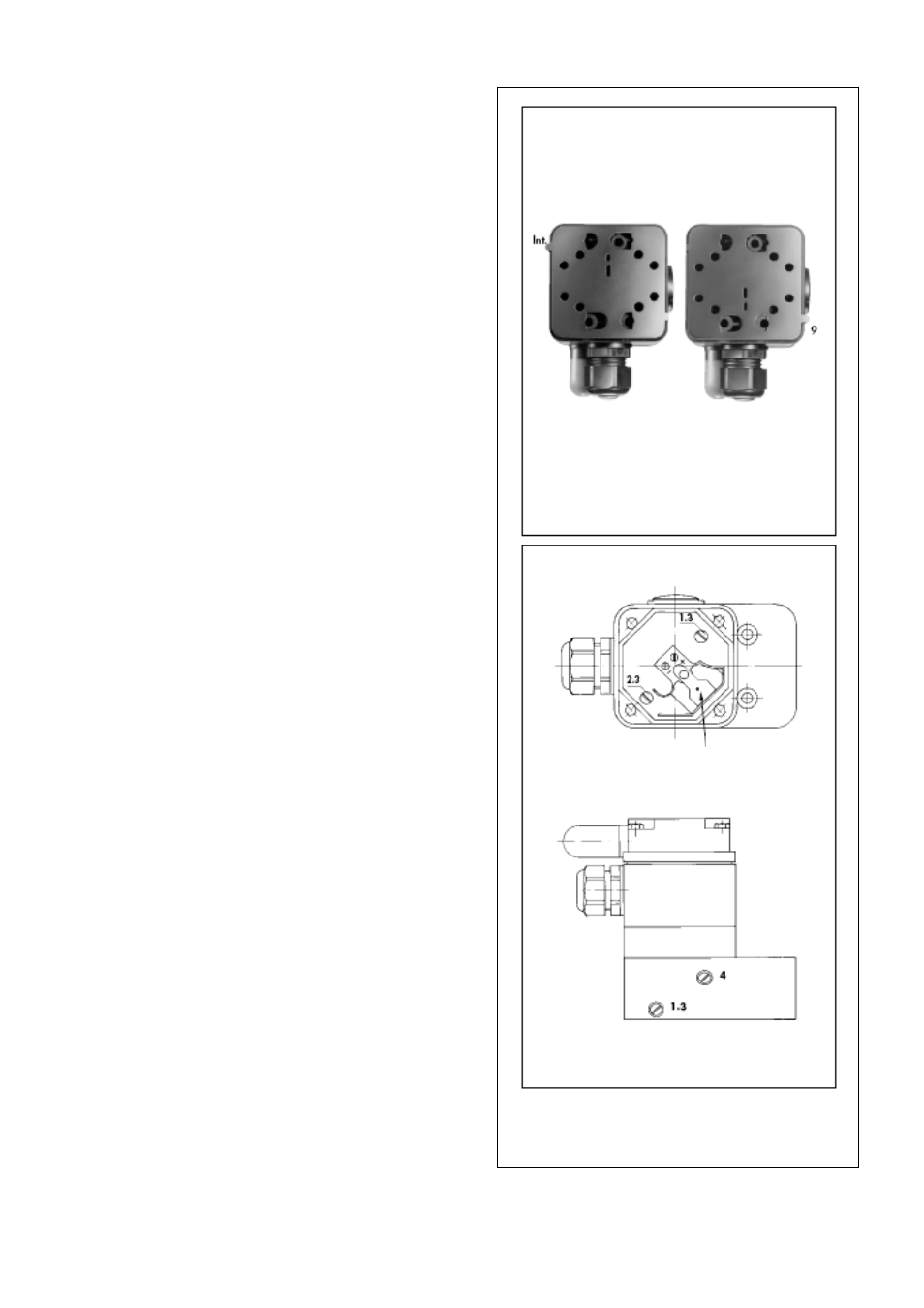

Монтаж плоского уплотнения для Типа
3969-ХХХ002/ -ХХХ0012 /
-ХХХ022/ -ХХХ1011
Внутренняя подача
через подключение 4
Внешняя подача
через подключение 9
Рис. 11
Установка дросселя
Вспомогательное
ручное
управление
(опция)
Тип 3963-ХХХХ1/ - ХХХХ2
Тип 3963-ХХХ3
Рис. 12
