Инструкция по эксплуатации Samson 241 Регулирующий клапан
Страница 9
Доработка конуса:
Легкие повреждения уплотнительных
кромок можно устранить путем допол-
нительного обтачивания.
Дополнительное обтачивание конусов с
мягким уплотнением допускается только
до размера «х» и только у клапанов с
внутренним диаметром седла больше
12 мм (рис. 5).
При внутреннем диаметре седла от 63
мм и выше, в случае необходимости,
можно заменить целиком уплотнитель-
ное кольцо (части конуса соединены
винтами).
Седло:
Вывернуть седло (2) ключом для демон-
тажа клапанных седел (см. таблицу).
Новое седло (или, смотря по обстоя-
тельствам, старое после дополнитель-
ного обтачивания или тщательной про-
чистки) смазать по резьбе и уплотни-
тельной конической поверхности сма-
зкой (номер по каталогу для заказа
8150-0119) и ввернуть на место.
В таблице указаны моменты затяжки для
седел клапана и гаек (крепления) флан-
ца корпуса.
Ключи SAMSON для седел
Более подробные данные и указания по
монтажу содержатся в листе техниче-
ских данных WA 029.
EB 8015-1 RU
9
Неисправности и их устранение. – Замена деталей

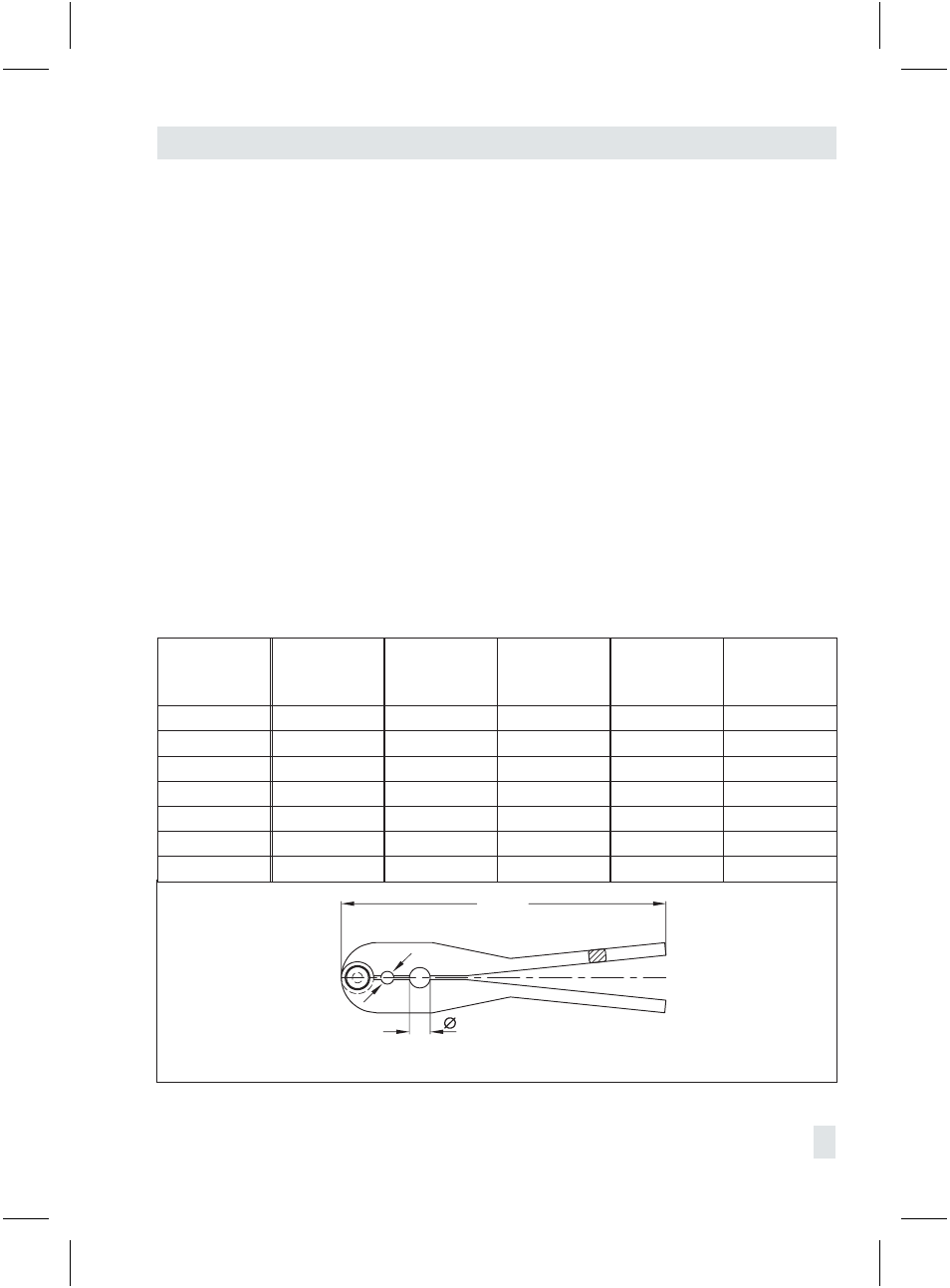

Рис. 6 · Монтажный инструмент (номер по каталогу для заказа 9129-1995)
250
16
10
Таблица ключей для седел клапанов и моментов затяжки
Условный
диаметр
Номер ключа по
каталогу для
заказа
Резьба седла
Момент
затяжки
Гайки (1.1) и
винты (5.4)
Момент
затяжки
Ду
мм
Нм
Нм
15 ... 25
9110-2403
M32 x 1,5
170
4 x M10
10
32 … 50
9110-2464
M58 x 1,5
500
4 x M12
30
65 è 80
9110-2467
M90 x 1,5
1050
4 x M16
60
100
9110-2471
M110 x 1,5
1550
4 x M20
100
125
9110-4075
M125 x 1,5
1900
8 x M16
60
150
9110-4076
M152 x 1,5
2600
8 x M20
100
200 è 250
0900-0172
M230 x 3
4500
8 x M27
390
