7. Вставить кольцо (3.3). Установить
винт (3.4) с контрящим элементом и
плотно затянуть.
8. Смазать детали набивки, шток кону-
са (6) и рабочие поверхности ман-
жеты (3.1) смазкой (номер по ката-
логу для заказа 8150-0111) и запрес-
совать на место.
9. Вставить шток с конусом в верхнюю
часть клапана.
Последующий порядок сборки, как опи-
сано для Ду 40, п.п. 10 – 13.
EB 8015-1 RU
15
Неисправности и их устранение. – Замена деталей

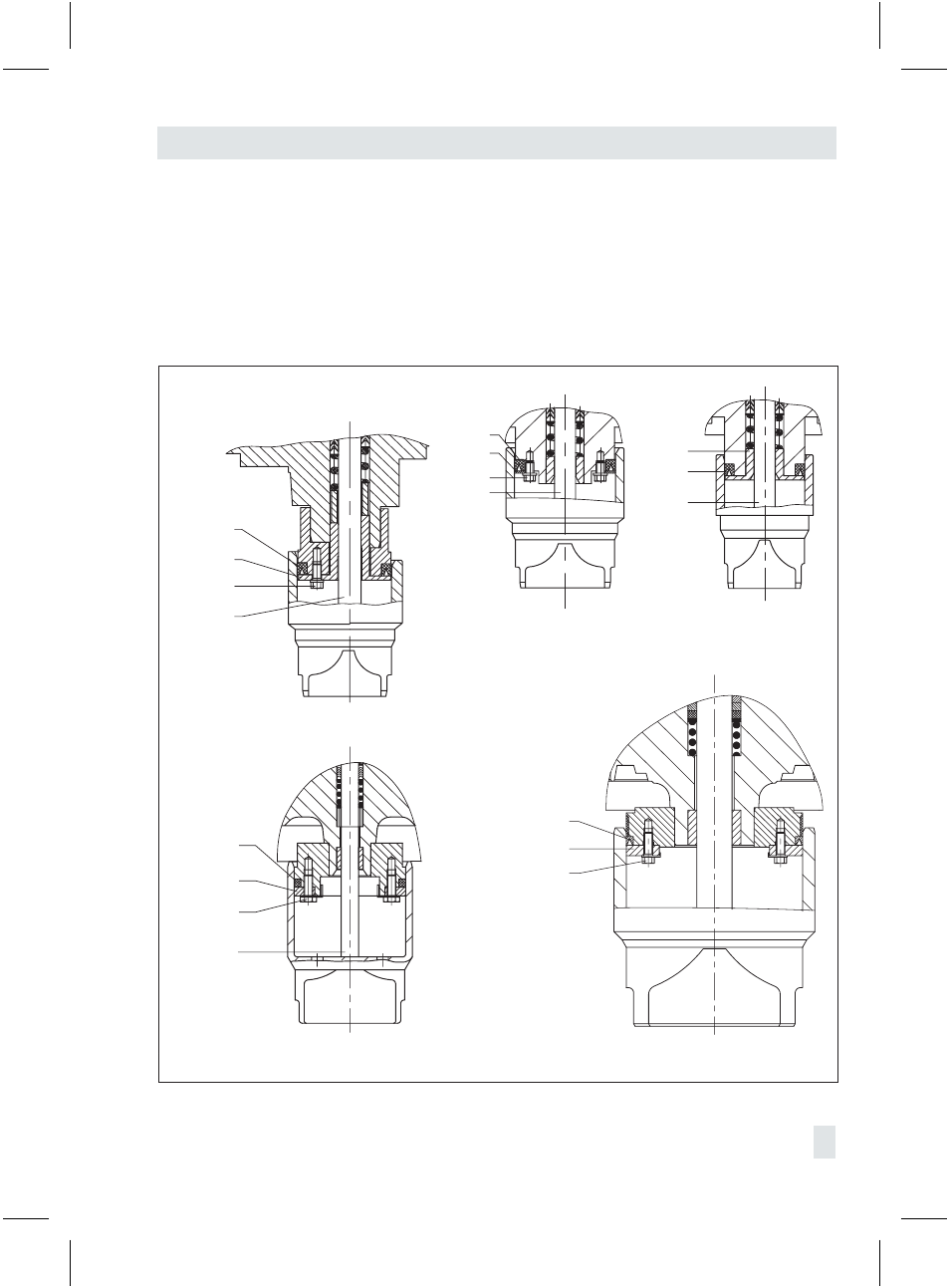

Рис. 9 · Плунжер с компенсацией (разгрузкой) давления
3.1
3.3
3.4
6
3.1
3.3
3.4
Ду 100 – 150
3.2
3.1
6
3.1
3.3
3.4
6
3.1
3.2
3.4
6
3
Конус
3.1 Манжета, уплотни-
тельное кольцо
3.2 Втулка
3.3 Шайба, кольцо
3.4 Винт
6
Шток
Ду 65 и 80
Ду 200 и 250
Sb 48 mm
Sb 38 mm
Ду 40
Ду 50
